Paso 4: amplificador

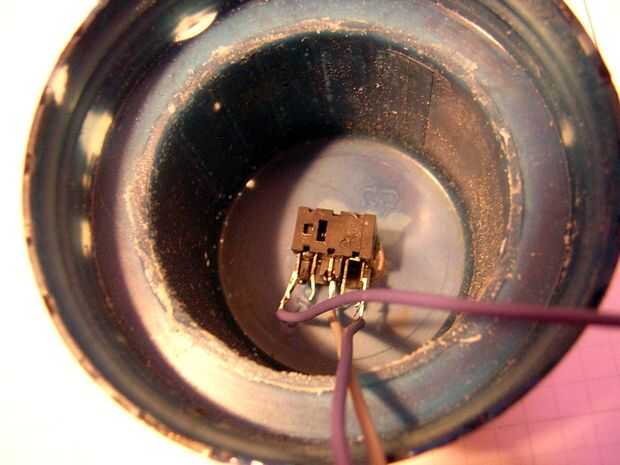

Su tablero entero * debe * deslizarse a través de la abertura de la botella de detergente, si no, requerirán que usted a "fenagle" un poco más con cosas mientras usted cosas para completar la soldadura. Soldar cables a las dos conexiones abajo y el cable de gnd y el buje en el orificio de la tapa del pegamento y dejar secar. Usted puede agregar más pegamento caliente alrededor de los lados de la toma para mayor estabilidad; toma un poco de fuerza para empujar en el gato a veces más no menos.

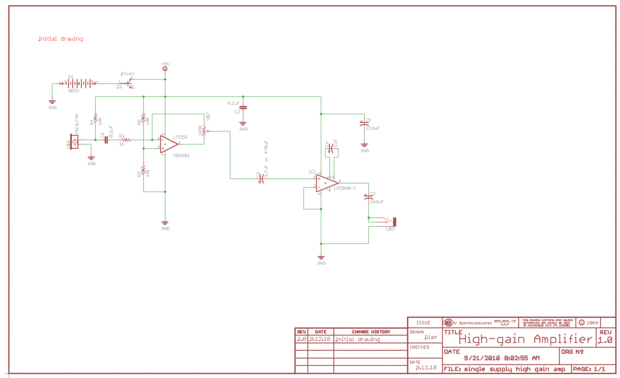

Tenga en cuenta que en el esquema estoy usando un amplificador de la solo-fuente ya que no quiero tratar de generar la tensión negativa. Sólo se puede utilizar un diseño de op amp para una fuente de alimentación doble para una sola fuente. Tengo el divisor de voltaje en la entrada para evitar que el amplificador recorte durante oscilaciones negativas int eh no invertir señal de entrada de audio. Actúa para dar a las fluctuaciones de la señal de AC una señal DC en el cual operar. Utilizo un 0.1uF condensador en la etapa de salida del amplificador de señal para que yo no pase en el nivel de DC en el amplificador de señal de audio.

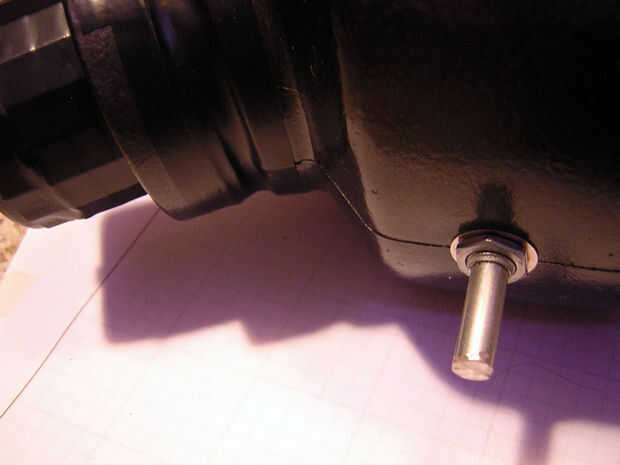

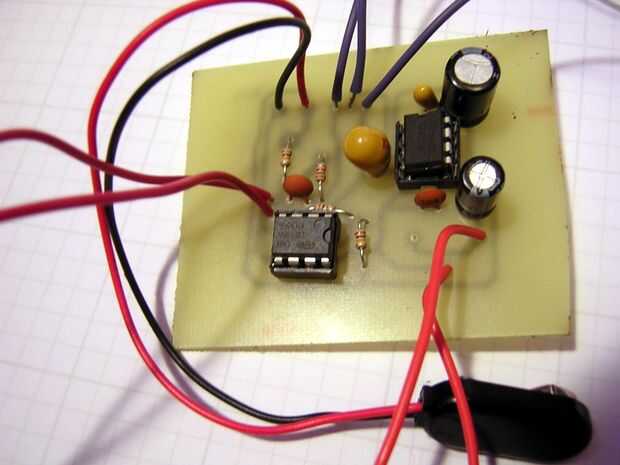

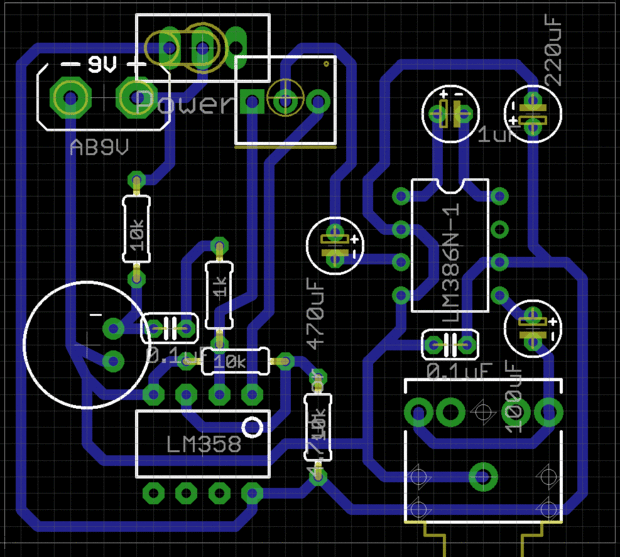

Grabado un tablero que era alrededor de 5mm a cada lado libre, sólo para que coincida con el tamaño en el contenedor de detergente. Perfore un agujero en alguna parte a lo largo de la manija a su control de volumen a través de. Es un potenciómetro lineal de 100 k. Tiro en un pomo agradable. Puede que necesite cortar el mango de volumen igual para que no sobresalga demasiado. Además, no olvidéis hacer un lugar para su interruptor de encendido.
Una vez que todo está soldado, soldar en el conector de audio interruptor de encendido y perilla de volumen. Pegamento caliente el disco de madera para el interior de la tapa del detergente. Necesita suficiente de hilo para sujetar (no tiene que atornillar, usted puede cinta en pero no sugieren pegar la tapa sobre el caso) para el caso. Cinta de la tapa a la caja.

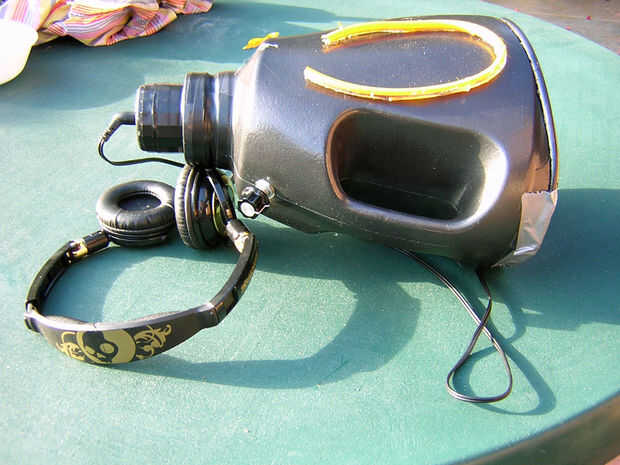

Que te gustaría cortar un pequeño trozo de la tubería, gut, una pequeña cantidad y péguelo en un atrás configuración "C" en el uso y que Envuelva sus auriculares cables alrededor cuando no estés usando. Es sólo una sugerencia.
