Paso 2: Construir el circuito
¿Con una idea tan emocionante, sería tonto dejar un pequeño territorio desconocido en el camino, correcto? Es lo que pensé demasiado. En realidad, con todo el increíble trabajo que se ha hecho abiertamente disponibles y fácilmente obtenible, esto resultó un excelente primer circuito.
Aquí está lo que necesita:
Arduino (impactante, yo sé)
fuente de alimentación (yo usé un montón de pilas de 9 voltios)
Protoboard o protoshield (o muertos-, pero que es realmente una opción?)
resistencia de 0,47 ohm 5 vatios
cables de
interruptor de palanca
LED con resistencia apropiada
para cada tactor:
2N 2222 A transistor
Diodo 1N4001
arandelas y tornillos #4 x 3/8
terminales de anillo
Aquí está el panorama: este puñado de tactors requiere una sorprendente cantidad de jugo. Utilizando ley de Ohm podemos calcular que en 9 voltios y 20 Ohms (todos tactors en @ 2 Ohms), habrá unos 500 mA de corriente, que pasa a ser sobre lo que necesitamos para una vibración distinta que no causará entumecimiento. Estas cifras son mucho más allá de lo que puede manejar el Arduino, así que necesitamos una fuente de alimentación auxiliar. También necesitamos una forma para el Arduino encender el tactors y apagado, que es lo que mejor hace un transistor. Electricidad que fluye a través de una bobina genera un campo magnético y un campo magnético pasa a través de una bobina genera electricidad; Estos son datos muy útiles, pero generalmente solo queremos uno de estos de un montaje de imán/bobina, por lo tanto utilizamos diodos para proteger la electrónica del electromagnetismo en la dirección equivocada. La última pieza del rompecabezas es el resistor gigante, que se utiliza para hacer los tactors tienen la misma cantidad de corriente y fuerza así si uno o todos ellos.

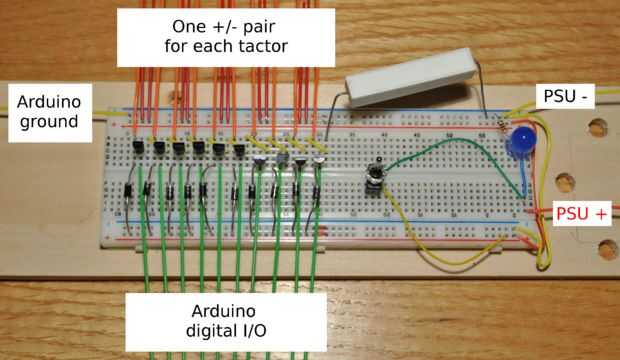

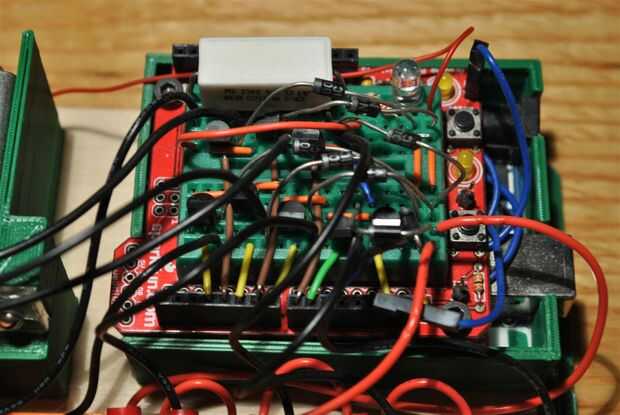

Si no sabes cómo construir este circuito, se puede utilizar la imagen de tamaño original de la placa de referencia. Tenga en cuenta que porque estamos usando una segunda fuente de alimentación, el circuito tendrá que compartir una tierra común con el Arduino.

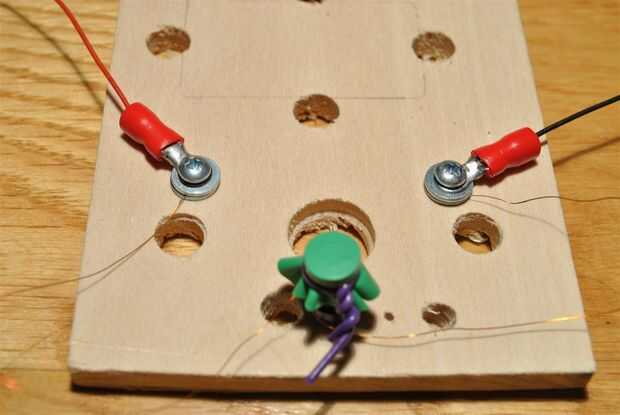

Debido a la cantidad de corriente que necesita cada tactor, es importante tener un contacto excelente con el alambre de la bobina, que es difícil debido a su pequeña área y fragilidad. Una manera de ir sobre esto es comprimir entre dos arandelas; una lavadora tiene generalmente un lado redondeado y una cara plana con un borde áspero. Poner el cable entre dos lados lisos para reducir la posibilidad de que se dañe. Es preferible utilizar terminales de anillo para los cables que se unen con el circuito, ya que ayudará a distribuir la presión uniformemente. Alternativamente, puede intentar usar 3 arandelas y a pellizcar el cable entre dos que no sostiene el alambre de la bobina.
Ahora tenemos un vibrotáctil HCI, listo para vibrostimulate su corazón hacia fuera (que, con 3 pilas de 9v, no toma mucho). Este dispositivo también podría ser utilizado para transmitir distancia y color a los ciegos, simular la textura y un montón de otras cosas que nadie (me incluyo) ha pensado aún, pero sin software seguirá siendo una casa realmente técnica. Siguiente paso!
