Paso 10: Alambre whippletree trineo a través de bisagra del codo e instalar a tensor de trinquete.

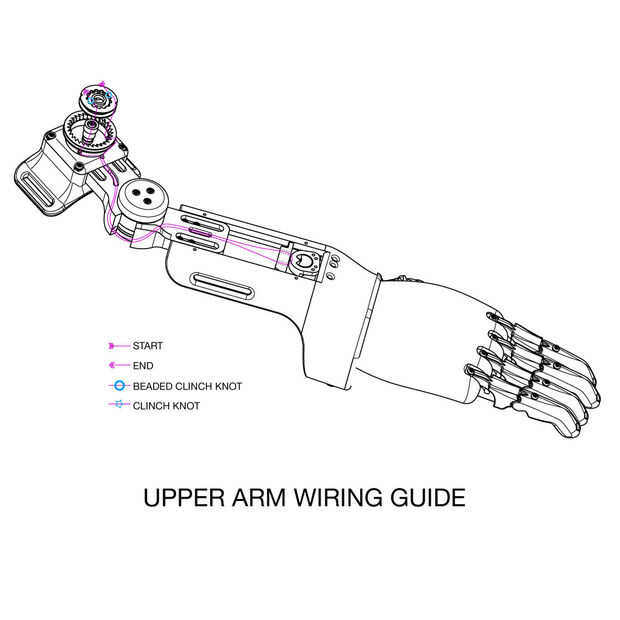

La prótesis está tensada mediante un trinquete individual. Girando el trinquete, ajustar la tensión de los dedos tirando el trineo whippletree. Referencia el Diagrama de cableado de la parte superior del brazo para cable del trinquete a través de la articulación del codo en el trineo whippletree.
- Cortar un trozo de monofilamento de aproximadamente 2 veces la longitud de las prótesis (~ 24 pulgadas).

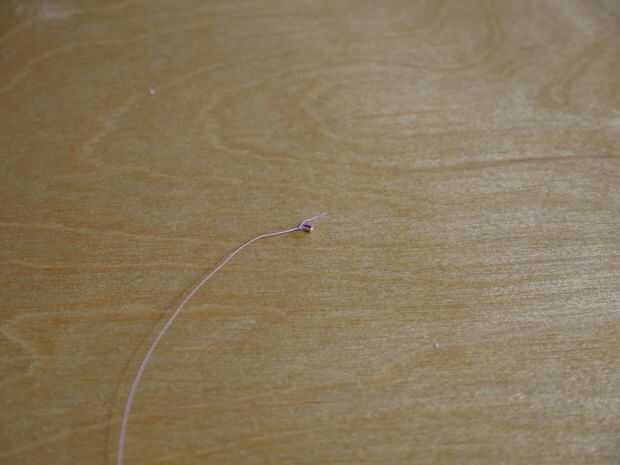

- Fije un grano engarzado al extremo del filamento, bucle a través de una vez y asegurar con un nudo de engarce (como antes).

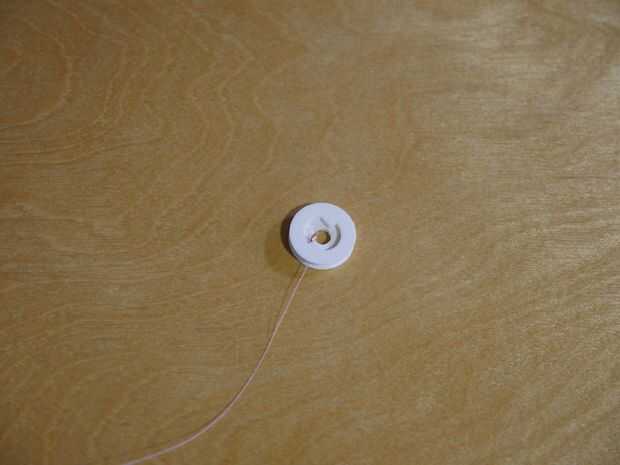

- Enrosque el filamento a través de uno de los agujeros horizontales de la bobina de trinquete, para que el grano actúa un tapón.
- Enrosque el filamento a través de uno de los orificios laterales de la placa del trinquete. El hilo debe pasar desde el interior de la placa del trinquete hacia afuera.
- Enrosque el filamento a través del pequeño orificio vertical en la placa del trinquete.

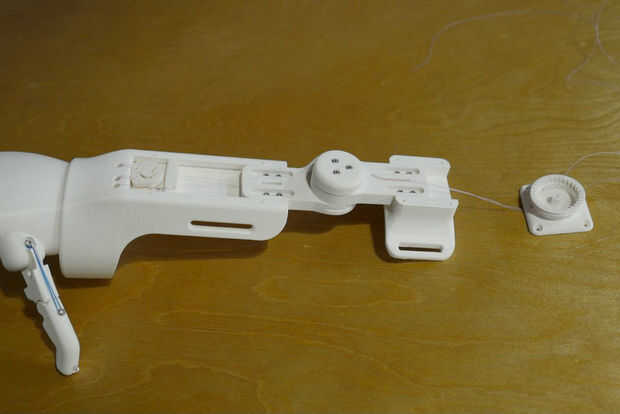

- Enrosque el filamento a través de la bisagra de la parte superior del brazo, luego a través de la bisagra inferior del brazo, utilizando la herramienta de roscado en un paso anterior para ayudarle.
- Enrosque el filamento a través de uno de los agujeros horizontales en trineo whippletree y detrás el agujero adyacente.
- Enrosque el filamento a través de la bisagra inferior de brazo, luego la bisagra de la parte superior del brazo, utilizando la herramienta Roscadora para ayudarle.
- Enrosque el filamento a través del agujero vertical en la placa de trinquete (en sentido inverso como el primer paso).
- Enrosque el filamento por el agujero lateral restante en la placa del trinquete, esta vez pasando el hilo de fuera hacia adentro.

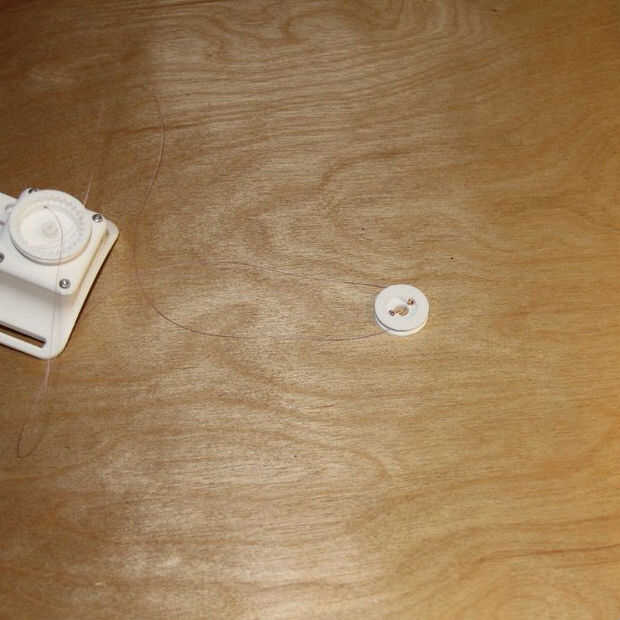

- Enrosque el filamento a través del otro agujero horizontal en el carrete de trinquete y agregado un cordón para actuar como un tapón, como antes.

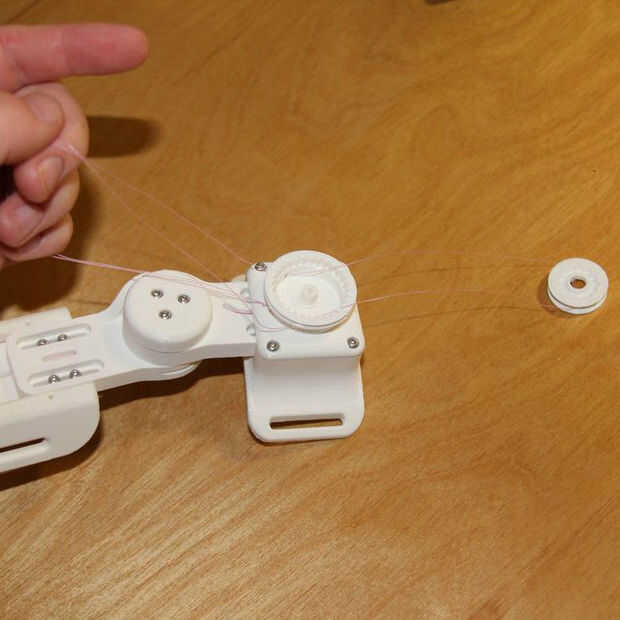

- Voltee el carrete de trinquete, así que los dientes ondulados hacia arriba y colocar la bobina en la placa del trinquete.
- Tire de los cables impartidos desde fuera de la placa del trinquete para que la bobina se sienta en la placa del trinquete.

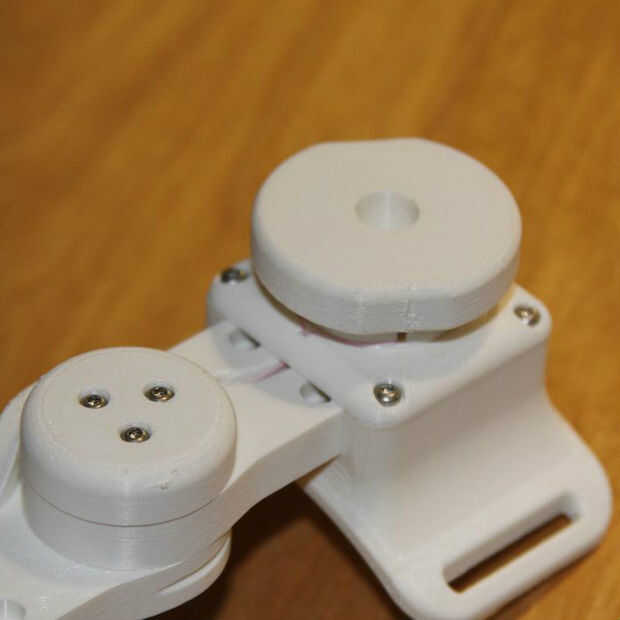

- Presione la tapa del trinquete en el carrete para enganchar los dientes festoneados.
- Gire la tapa hacia la derecha para enrollar los cables en la bobina.
- Seguir a torcer los dedos hasta la tensión deseada.
- Para disminuir la tensión, suavemente Levante la tapa para liberar de la bobina.
- Opcionalmente, instale el retén de tapa de trinquete con un tornillo del plastite M1.91.
