Actualización: Reemplacé el diodo con una célula de Li-Ion MAX1555 IC de carga. Agradecimiento a moldboy y Kohaku para su entrada en hacer más seguro el circuito de carga.
Lo que usted necesita :

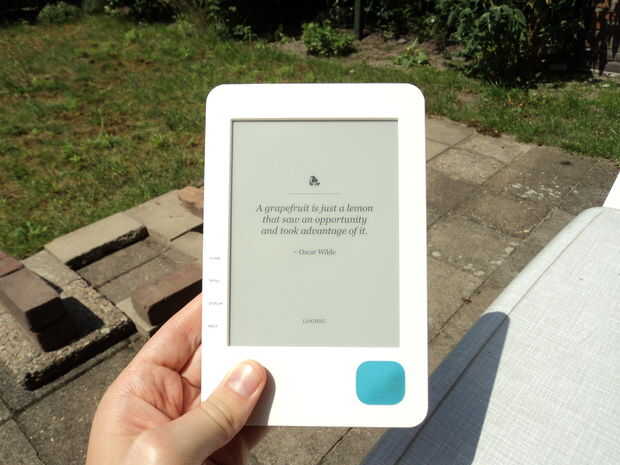

- Un e-reader, Yo uso un primer gen Kobo, pero estoy seguro de que esto también es posible con cualquier otro.

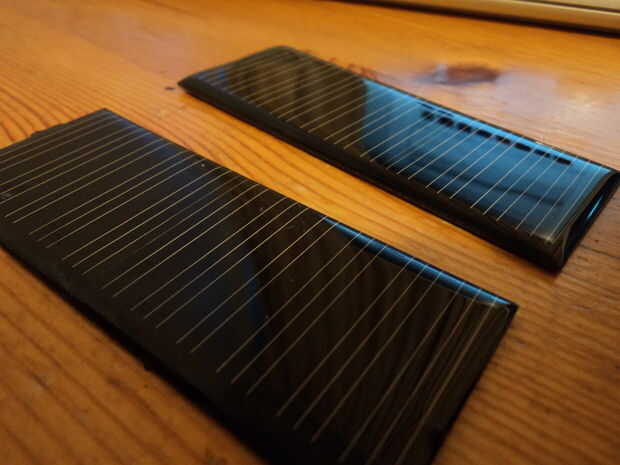

- Algunos de los paneles solares, como estas. Perfecto tamaño, voltaje y potencia decente también.
- Un diodo , puede conseguirlo en cualquier tienda de componentes electrónicos. Necesita un diodo para evitar la descarga de la batería. La ventaja de usar un diodo de Schottky es la baja caída de tensión.
- Un MAX1551 o MAX1555 IC. Operan sin FETs o diodos externos y aceptar que operan a voltajes de entrada hasta 7V, por lo tanto muy fácil de implementar. Aquí le damos una hoja de datos. Pedí una muestra del fabricante.
- Un SOT23 a breakout Junta. Se necesita esto, porque es muy difícil de soldar los cables directamente a la MAX1551/1555, ya que es tan pequeño. Consegui esto de eBay.
- Un condensador pequeño, para hacer la vida un poco más fácil para nuestros MAX1551/1555. Usé una cerámica que tenía puesta alrededor.
- Unos cables, un soldador, soldadura, una dremel y acolchado de la cinta de doble cara. Un multímetro puede también ser útil.
Aquí están algunos detalles técnicos menores:
Este e-reader (como la mayoría de ellos son) es accionado por un 3.7V batería de polímero de iones de litio. Este tipo de baterías necesita curvas carga bastante complicadas: rápido al principio y hasta plena carga, entonces la corriente se detiene, ya que sobre la carga puede ser peligroso. Por esta razón reemplazado el diodo usado antes con un MAX1555 IC de carga. Un diodo Schottky también funciona, pero puede dañar la batería en ciertas circunstancias.
Las especificaciones de estos paneles solares afirman que pueden hacer 80mA, pero después de algunas mediciones llegó a la conclusión en realidad sólo alcanzan de 50mA. Agregar los dos paneles juntos llegamos a 100mA. Esto significa que debe ser capaces de cargar la batería de la nada se completa en aproximadamente 10 horas. Sin embargo, la corriente de carga es controlada por un IC y será más bajo durante la segunda mitad del ciclo de carga.
