Paso 2: Crear los paneles de lado usando una imagen

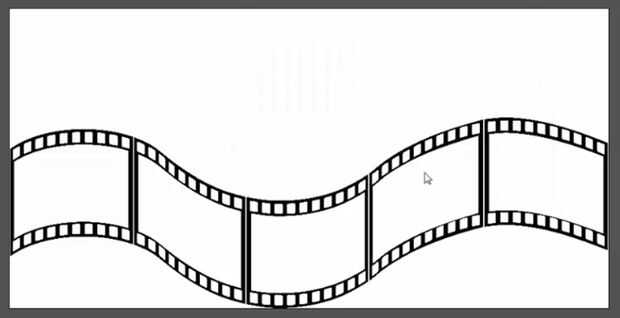

Con el fin de obtener el patrón de carrete de película y la forma para mi diseño, he guardado una imagen de clipart encontrada en internet a mi PC antes de comenzar.
Si no está utilizando una imagen guardada luego seleccionar abrir nuevo modelo y crear su propia forma utilizando las herramientas de creación de vectores hacia abajo la barra lateral izquierda y luego pase a la edición la sección de diseño de estas instrucciones.
1. Abra el ArtCAM Express.
2. Haga clic en modelo abierto en la barra lateral izquierda y seleccione la imagen guardada.
3. Ajuste el tamaño de la imagen para tener una longitud de alrededor de 700 mm. Esto se convertirá en la altura aproximada del soporte DVD.
4. Utilice la herramienta Reducir colores y entrada de un máximo de 2 colores en el cuadro de texto. Esto hace más fácil de usar el mapa de bits. Conjunto negro como color principal seleccionándolo de la barra inferior.
5. Abra la herramienta de mapa de bits, Vector y haga clic en Crear vectores. Esto creará límites alrededor de la silueta de mapa de bits que se pueden editar más adelante.
6. reducir el contraste del mapa de bits utilizando la barra deslizante sobre el modelo para ver más claramente los vectores creados y luego con estos vectores resaltados, presione Ctrl + C en el teclado para copiar los vectores.
7. cerrar el modelo y abrir un nuevo modelo con las siguientes dimensiones: 700 x 875 x 10 mm. Pulse Ctrl + V para pegar los vectores en el nuevo modelo.
