Ducha solar de exterior (8 / 9 paso)

Paso 8: Solar agua calentador parte 2 (la caja caliente)

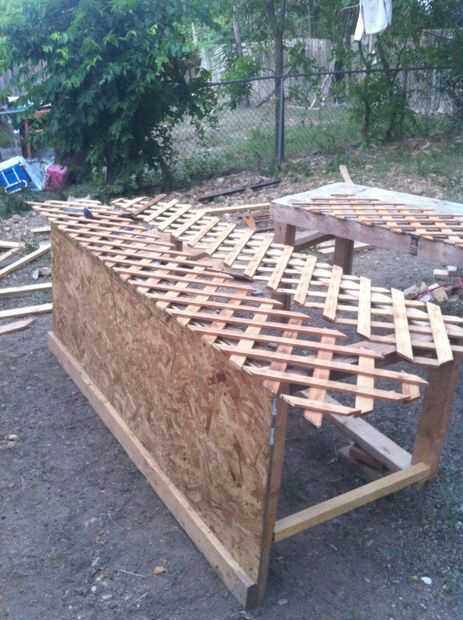

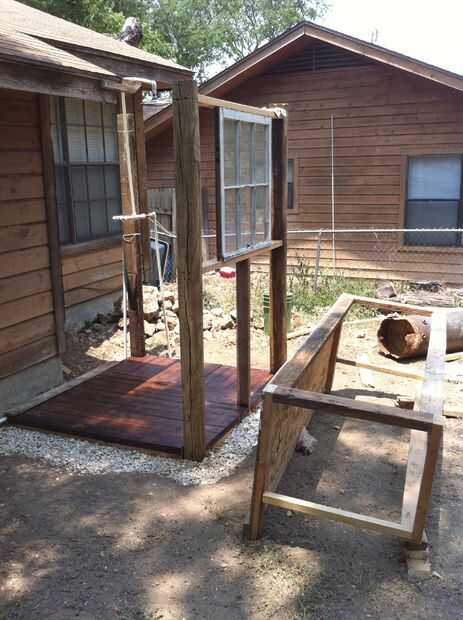

Construimos la caja caliente para ser aproximadamente 1'6 "más largo que el tanque para dejar espacio para las tuberías (ver siguiente paso) y el aislamiento. Como se puede ver, el esqueleto de la caja caliente fue construido con inclinación en la parte superior para que pudieran ser cerrado y aislado lo más posible dejando como radiación solar tanto como sea posible. Esto se llama un trapezoide derecho. Así que un trapezoide derecho dimensional 3 que se ajuste a tu tanque con sobra de aislamiento, material reflexivo y plomería. Lo que quiero decir es la hipotenusa de un triángulo es mayor que su cateto, por lo tanto debe optimizar el área del vidrio que pasará la luz del sol. Usted puede también "directo" del cristal basado en la trayectoria del sol. Para determinar la ruta del sol, verlo todo el día, o utilizar la aplicación SOLight para el iphone, porque es impresionante. Mientras que la construcción de su marco de caja caliente, asegúrese de incorporar el elevador que se apoyará la parte superior del tanque a ser elevado.

El tamaño de su caja puede depender totalmente en qué tamaño de doble vidrio son capaces de idear.

"
Vidrio templado con un bajo contenido en hierro es preferido. Vidrio no templado en colectores puede romper por el calor, y vidrio con un alto contenido de hierro transmite menos luz.

Tiendas de cristal ofrecerá manchada o extraíbles o miss-cortes a precios muy bajos, pero no probablemente el cristal de transmisión más alta de stock.

Vidrio es un material de buen vidrio para captadores solares.
Vidrio de alta transmisión (bajo en hierro) templada se utiliza en la mayoría de los colectores solares comerciales.
"

Si usted no puede conseguir vidrio, hay algunas alternativas para el vidrio del colector solar. Ver este artículo.

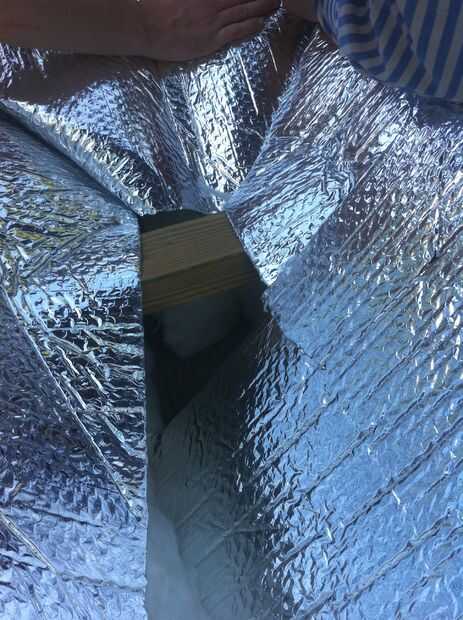

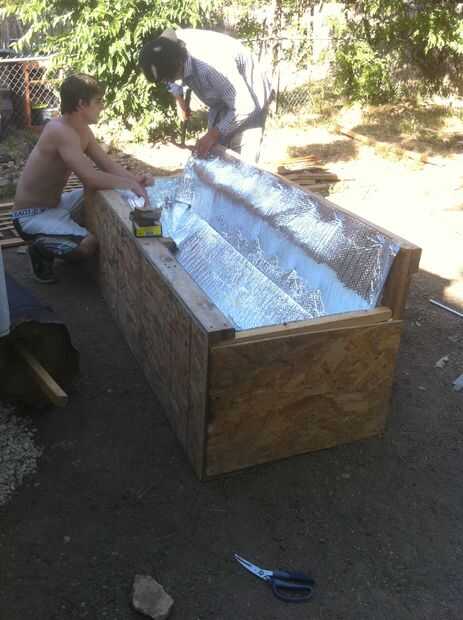

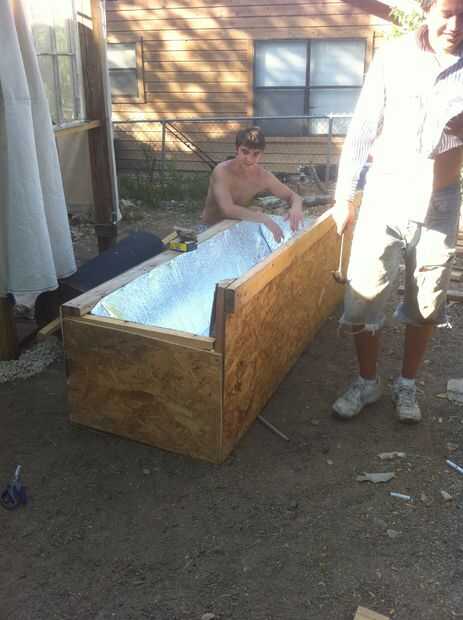

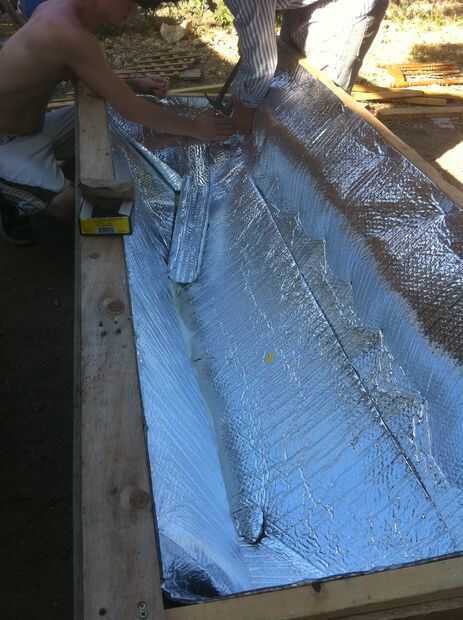

Así que, una vez construido el "marco", tienes que cerrar en todos los lados y parte inferior de la caja caliente con madera contrachapada. Todo lo que pude encontrar fue el material OSB barato, pero yo habría utilizado madera contrachapada de la buena si tuviera los fondos. Una vez los lados y la parte inferior, cierre todos los lugares donde se unen 2 o más piezas de madera con algún tipo de sellador. Utilizamos Grandes cosas. Ser generosos con sus cosas. Una vez tus cosas, salir de su aislamiento y camisa de manga larga. Se utilizó aislamiento de fibra de vidrio con el valor de "R" más alto que pude encontrar. También puede utilizar capas de agua calentador mantas o chaquetas de calentador de agua. Todo el interior de la caja de la capa con tantas capas como sea posible. Puede utilizar algo como alambre de pollo rígido para mantener su aislamiento en su lugar mientras que usted fije el material reflectante en la parte superior del aislamiento. Digo esto porque hemos luchado con el material reflectante debido a la falta de restricción del aislamiento. El material reflectante que utilizamos fue reflectix.

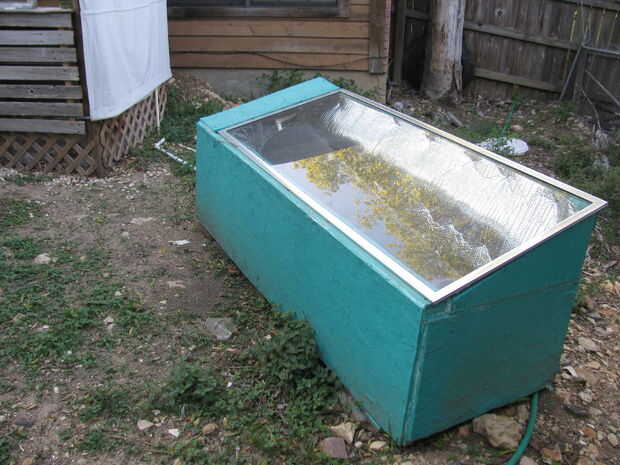

Mirando hacia atrás, habría construido una caja mucho más robusta con asas y utilizar pvc flexible y de la caja caliente. De esta manera puede mover el cuadro en una mejor ubicación según la cambiante trayectoria del sol durante todo el año. También, volví y colocado muchos ladrillos por debajo de la caja para obtener de la tierra, que debería ayudar a impedir que el desgaste de la exposición a la humedad en el suelo la parte inferior.

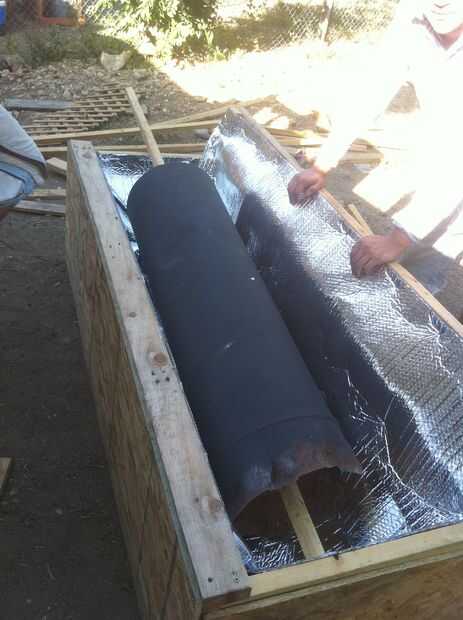

Marco construido, canalización vertical, aislamiento y material reflectante sistema, llegado el momento de colocar el tanque. Además de poner su tanque, usted probablemente quiere sellar el exterior de la caja caliente. Lo mejor que puede para sellar el perímetro del vidrio una vez que un amigo para ayudarle a colocar el tanque estará preparado para estudiar plomería si no lo has hecho ya.
