Draper 2.0, iluminada Plaza de bolsillo (2 / 6 paso)

Paso 2: La Junta de soldadura

Mochila de batería

  1. Utiliza los conectores extra largos incluidos en la mochila, la soldadura de la porción larga a través de la parte inferior de las clavijas de palo, G y 5V.
  2. La soldadura la mochila encima de la baratija Pro como se muestra arriba.

Baratija Pro

  1. Utilizando la posición de encabezados incluidos el Abalorio Pro para que el puerto USB está en la parte inferior de la Junta Perma-Proto.
  2. Los encabezados de la baratija Pro, para todos los pines analógicos y digitales a lo largo de los lados de la soldadura.
    BAT, G los pines de 5V ya tendrán jefes procedentes de la parte inferior debido al paso uno.
  3. Las cabeceras de la parte inferior de la baratija Pro sobre el tablero Perma-Proto de la soldadura.
  4. Introduzca el extremo de los encabezados de apagado.
    Cortaúñas son realmente impresionantes para esto.

Interruptor de encendido

  1. Utilice un cuchillo exacto para cortar las almohadillas entre los pines del interruptor.
  2. Con cuidado doblar las patas saliendo de la parte inferior del interruptor de 90 grados para que el interruptor se monta al ras contra la mochila de batería Pro baratija.
  3. El interruptor en lugar de la soldadura

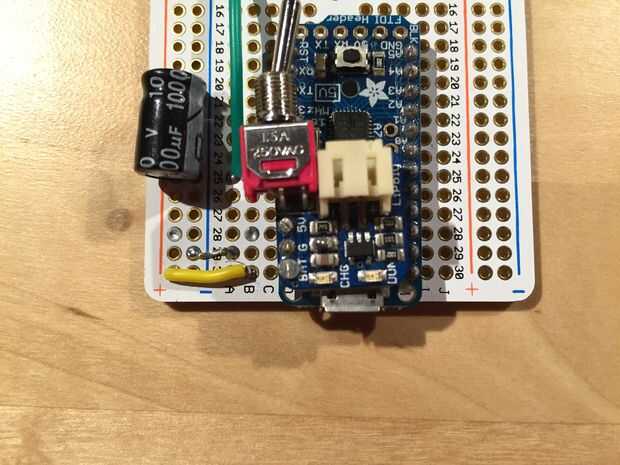

Condensador y cables

  1. Soldar el capacitor en el bus de energía a la izquierda del tablero.
    Asegúrese de prestar atención a que el plomo es positiva y negativa en el condensador.
    Esto es opcional, pero también paso una buena seguridad.
  2. Un alambre entre la fila BAT y la línea positiva del autobús de la energía de la soldadura
  3. Un alambre entre la fila G y la línea negativa del bus de alimentación de la soldadura
  4. Soldar un cable de datos a la fila que desea utilizar como el pin digital.
    Esto se muestra como el cable verde.
    He usado pin 6, pero es difícil de ver debido a la mochila de batería.
  5. La soldadura de los cables de corriente y tierra al bus de energía cerca de (pero no en) la parte superior del bus de energía.
    La tira se unirá al lado opuesto y tuve algunos problemas donde el contacto con la banda causó un cortocircuito.
