Dr. Horrible bata y Freeze Ray (2 / 5 paso)

Paso 2: Prepare su equipo electrónico.

La parte más emocionante de este proyecto fue la construcción de la flash para el rayo de congelación.  Por favor tenga cuidado al hacerlo; el condensador principal flash en la cámara desechable que utiliza era casi del tamaño de mi pulgar.  Antes de trabajar en cualquier parte del circuito, descarga la tapa por cortocircuito con un destornillador (que tiene un mango plástico o de goma, por favor!).  Una vez que se ha cortocircuitado debe ser seguro manejar, pero los condensadores pueden ser mal bichos poco y acumular carga con el tiempo... evitarlo tomando un poco de alambre y envolver alrededor de los cables para crear un cortocircuito permanente.

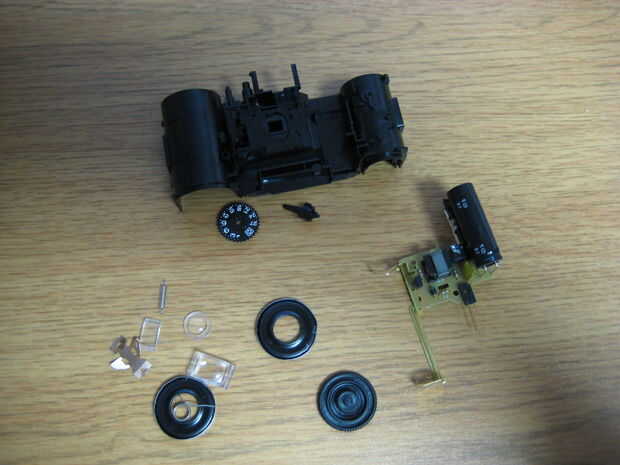

La cámara fue impresionantemente simple y bastante interesante para alguien que sabe un poco de fotografía.  La única parte que necesitamos para este proyecto, sin embargo, es la unidad de flash.  Lo más complicado en la cámara es el circuito que carga el flash. How Stuff Works tiene una maravillosa Descripción de como funciona esto, así que tómate unos minutos para hacer de este un ejercicio de aprendizaje y averiguar lo que realmente está sucediendo aquí.

Hay cuatro piezas de particular interés en este tablero: dos interruptores, un LED y el flash sí mismo.  Un interruptor es el gatillo... se cierra el circuito en el transformador elevador de tensión final de descarga el condensador grande, ionizando el gas dentro del tubo de flash y permitiendo que la corriente del rasgón a través de ella, crear el flash real.  El otro interruptor cierra el primer circuito que conecta la masa del transformador principal, intensificando los 1,5 voltios de su batería de AA estándar en 200 voltios almacenadas en el condensador (el segundo transformador que convierte en alguna parte entre 1000 y 4000 voltios para ionizar el tubo de flash).  El LED se enciende cuando el flash está completamente cargado y listo para disparar.

Estos cuatro componentes tendrá que estar desoldered cuidadosamente de la Junta y los cables que estén soldados en su lugar.  No estamos modificando el circuito, sólo moviendo cosas.  He tenido que desoldar el condensador para obtener en el tubo de flash, así que una vez más tener cuidado con él.

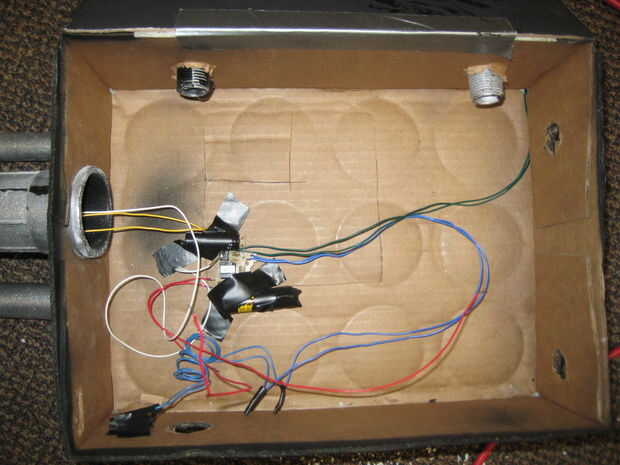

Usted necesitará decidir dónde desea el LED y los interruptores.  El flash debe ir en el extremo del cañón de su rayo de congelación.  Pongo el interruptor de carga en la empuñadura principal, del gatillo por debajo de la carcasa justo en frente de mi agarre frontal y lo LED en una esquina trasera de la caja por lo que pude ver cuando correctamente estaba armado.

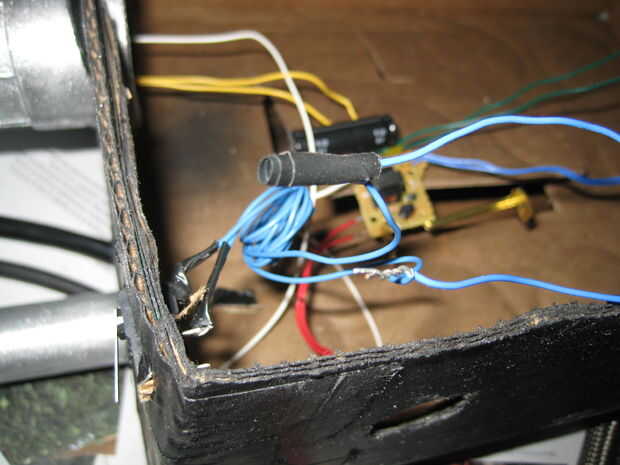

Resultó que tenía que pegar mi interruptor de carga en mi asa antes que completamente montado el mango, así que puse los cables tanto del interruptor sí mismo y en los contactos de la unidad de flash.  Así que sólo tuve que girar juntos para terminar la Asamblea.

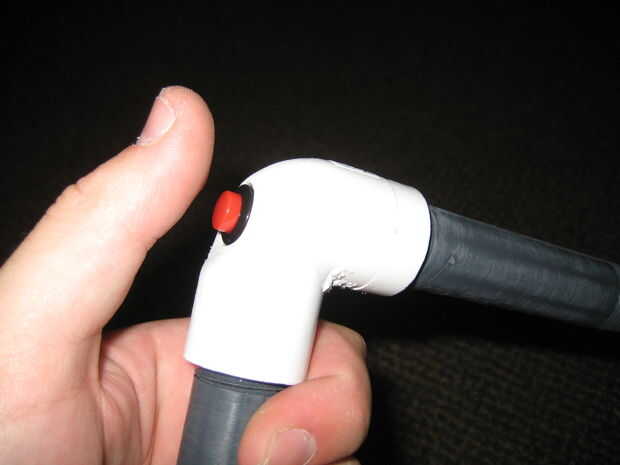

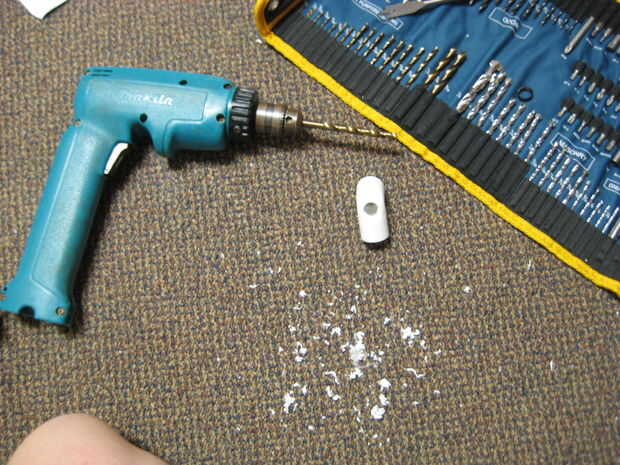

Para preparar la manija para el interruptor de carga, haga un orificio en una de las piezas de codo (uno que estará en la parte superior, si es importante en su diseño) y utilizar una lima o dremel para lisa.  Ajuste el conmutador allí así que asienta muy bien y es fácilmente accesible.  Para mantener la mina en su lugar he utilizado pegamento caliente.
