Paso 1: Resumen
El diseño se basa en el caso, un perfil bajo 'vitrina' de número de catálogo Jaycar electrónica (www.jaycar.com.au) HB6083. Si quieres poner este reloj en el otro caso, tendrás que modificar el diseño de PCB.
Un archivo zip con el código fuente, archivos pcb en formato en formato EagleCad y algunas fotos esta incluida en el proyecto.
Algunas pistas son un poco estrechas y tienen muy poco espacio. Armé esto usando la película de press-n-peel, por lo que se puede hacer... basta con echar un poco de cuidado no a difuminar cosas y revise cuidadosamente el resultado, rayar a cualquier pista borrosa que puede tocar otro.

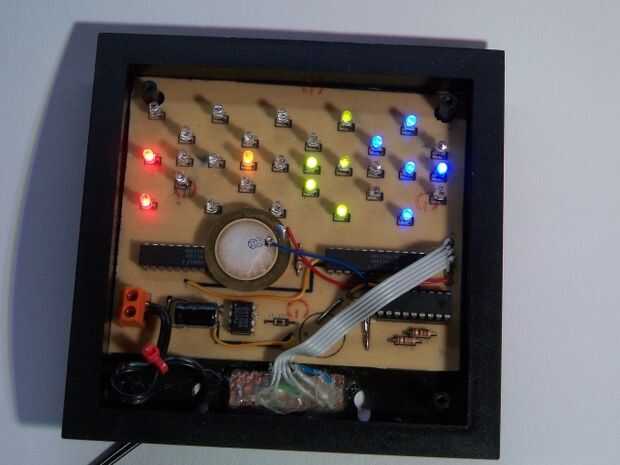

El PCB está diseñado para dos capas, sin embargo, esta construido en una sola tarjeta echada a un lado para ahorrar esfuerzo. Hay solamente algunas pistas en la parte superior, y estos pueden ser tratados mediante el uso de cables de conexión. Nota la imagen es un poco diferente del diseño de PCB en el archivo zip. Los cambios conectaban los pernos permiten de las virutas 74hc154 directamente a tierra y un diodo adicional para bajar la tensión en el supercap para hacerlo más cercano a los 3,3 v requeridos por el chip RTC.
Algunos consejos útiles al realizar el doble echó a un lado tablero usando capas solo es:
-hacer tanto vía en el lado inferior como sea posible
-colocación de una pista en la parte superior, tienen siempre a una vía, en lugar de conectar la capa superior de pista directamente a un componente.
-Tratándose de press-n-peel, imprimir la serigrafía (en reversa) y este hierro a la PCB después de perforación y de la aguafuerte. Esto no sólo da colocación de componentes, pero si impresión arriba pistas hacia fuera así como lo es una guía fácil para el alambre de conexión. Nota que el negro líneas en el PCB abajo... estos sería donde estarían las pistas de capa superior.
