Dos sistemas de entrega Simple abejón (5 / 9 paso)

Paso 5: Carga entrega contenedor (PDC) - hacer el soporte de enlace y la carga base

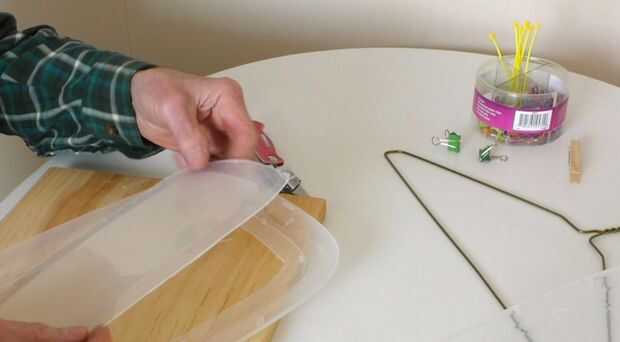

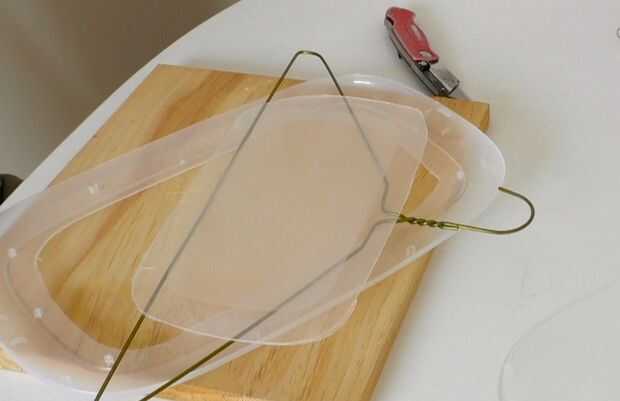

El PDC se hace desde una caja de almacenaje plástica seleccionada para ajustar el tamaño de aterrizaje abejón (para aviones no tripulados dos de aire) y la percha de alambre que forma una parte importante de la carga útil de soporte y auto sistema de liberación para ambas versiones de los sistemas de entrega.

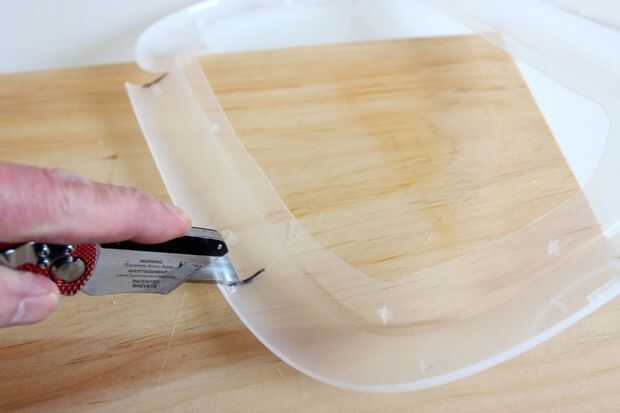

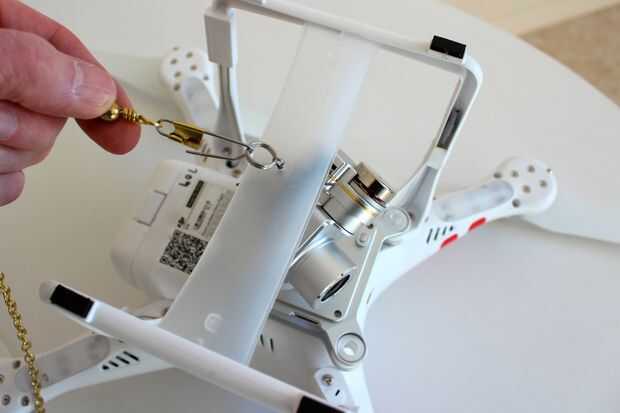

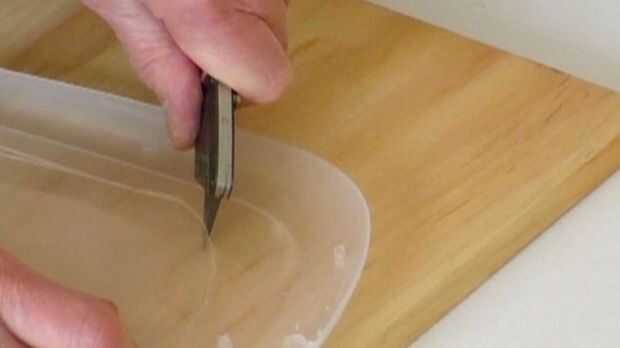

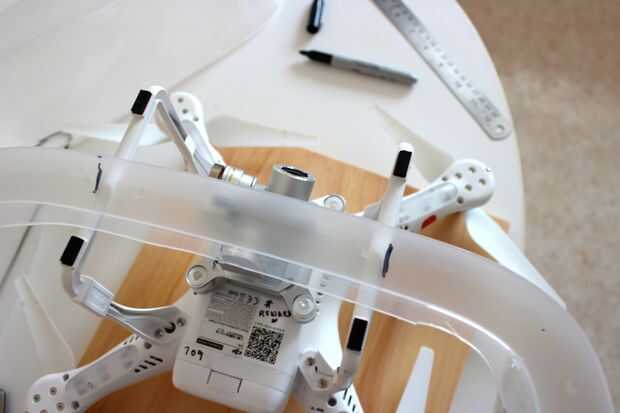

Con el cuchillo, puntuación y recorte el área central de la tapa de la caja. Esta pieza plana forma la base para apoyar la carga útil. Luego Mida y marque la longitud de la abrazadera de enlace que conecta los aviones no tripulados con el PDC. El soporte se corta de la existente zona de perímetro de la tapa de la caja. Una de las fotos muestra un soporte de enlace equipada para aviones no tripulados aire (con el eslabón giratorio y cadena atada). La longitud de la abrazadera de acoplamiento debe ser algo más larga que la distancia exterior entre las dos piernas de aterrizaje. El perfil curvado de esta parte de la tapa de la caja hace un ajuste seguro de resorte en el tren de aterrizaje cuando el soporte de enlace en el lugar. Para instalar el soporte de enlace que necesita extender el tren de aterrizaje ligeramente para permitir que el soporte de enlace entre los dos miembros de pierna horizontal del tren de aterrizaje. El aterrizaje entonces sostiene el soporte firmemente en su lugar con la acción del resorte retorno de las patas del tren de aterrizaje.

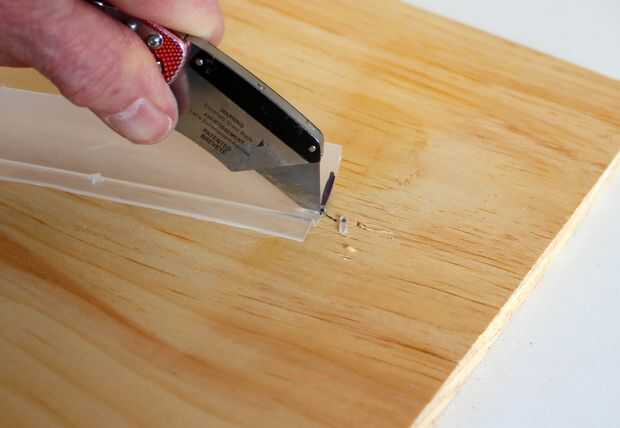

Antes de instalar el soporte de recorte una pequeña muesca en el centro de cada extremo del soporte de enlace para permitir el soporte para encajar en los huecos de la pista de aterrizaje. El centro del tren de aterrizaje posee un pequeño divisor estructural que las muescas deben caber alrededor. Los divisores pequeños en el tren de aterrizaje impide que el soporte de enlace de deslizamiento hacia adelante o hacia atrás.
