Dos reloj frente controlado por una frambuesa Pi (3 / 7 paso)

Paso 3: Marcar la cara del reloj por el agujero de montaje

Este paso describe un método simple para marcar el centro y hacer los agujeros para montar los motores paso a paso.

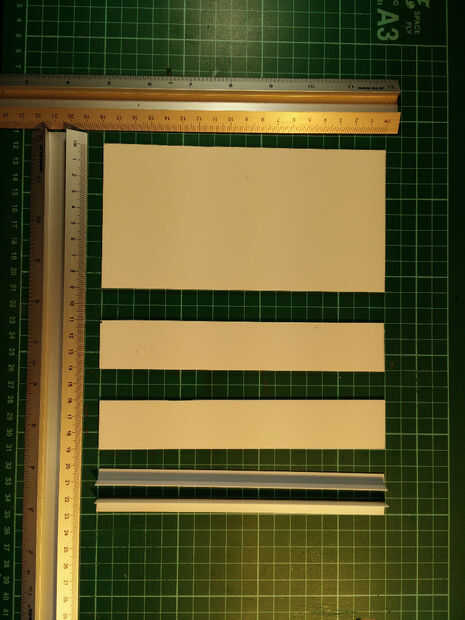

Utiliza la pieza de 180 x 90 mm de hoja de plasticard y plástico que debe ser cortada a la medida. Todo esto se detalla en mi otro instructivo sobre la fabricación de las cajas de plástico.

Nota: Si ya han pegado a los lados y utilice un marcador o pluma que puede borrar de la parte delantera, de lo contrario hacer todo su trabajo en la parte posterior de la cara vista.

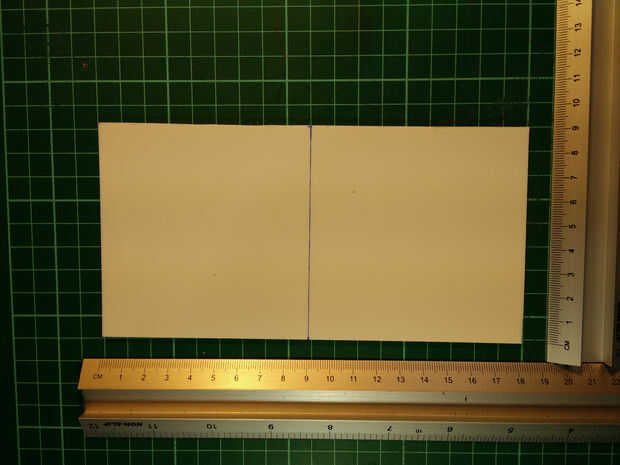

  1. Marcar la cara en dos mitades, haciendo cada media 90 x 90mm

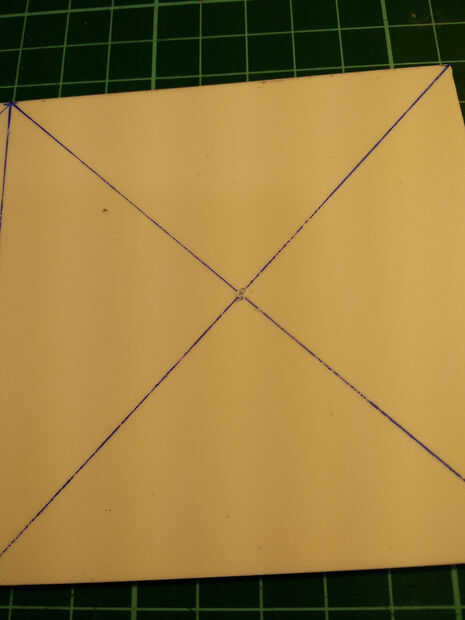

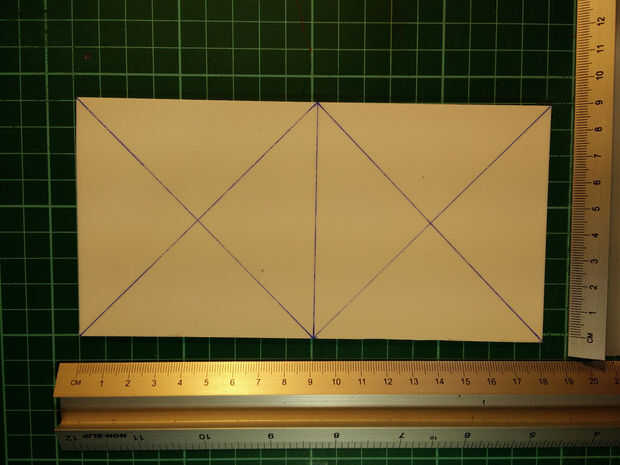

  2. Ahora trace una línea de esquina a esquina en cada mitad, esto debe crear una 'X' que cruza en medio de cada mitad.

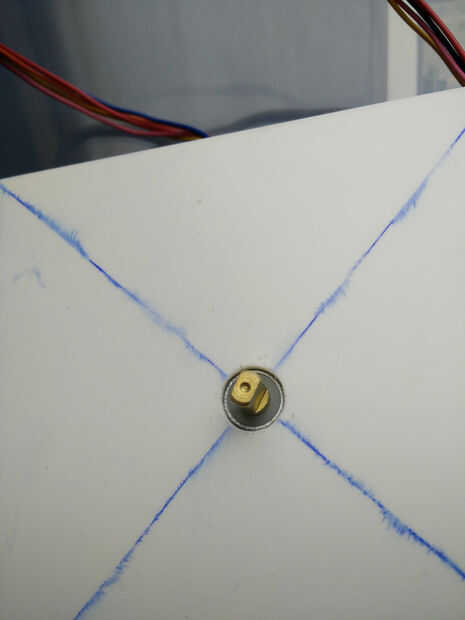

  3. Haga una marca donde se cruzan las líneas, donde se realizará el agujero para el eje de salida del motor paso a paso.

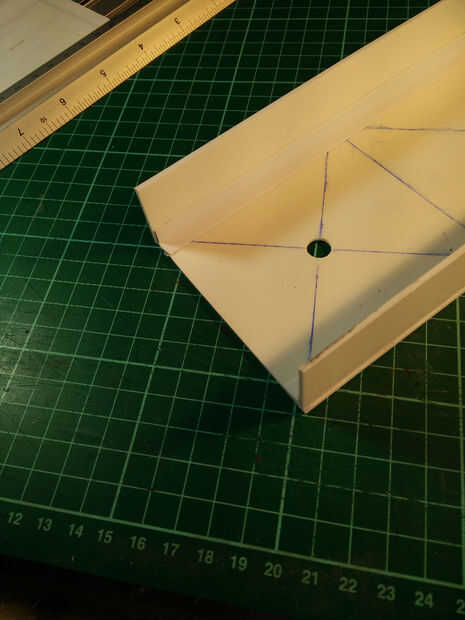

  4. Utilice una broca de 9mm para hacer el agujero. A veces utilizo un 2mm o 3mm para hacer el agujero primero, entonces es más fácil de la broca más grande a través de la guía.

Ahora es el momento para pegar los lados en la parte posterior de la cara asumiendo que usted ya no esta.

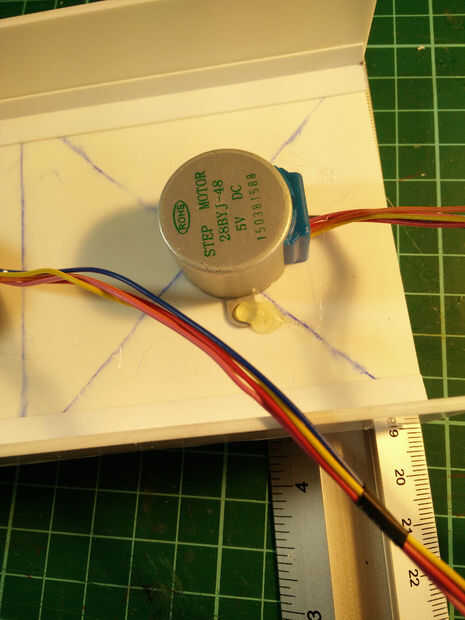

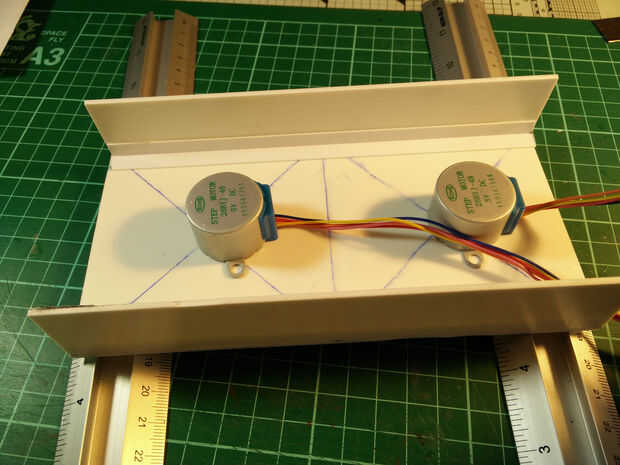

Los motores paso a paso a través de los orificios de montaje

Mantener en su lugar con el pegamento caliente del derretimiento

Nota: utilizo el pegamento del derretimiento caliente aquí porque establece rápidamente y se puede quitar muy fácilmente
