Dos cara método de toner (1 / 4 paso)

Paso 1: Prepárese

Este instructable asume que sabe cómo generar un archivo de diseño utilizando Eagle PCB o programa similar de diseño. Utilizo el método de transferencia de tóner de fabricación de PCB (placas de circuito impreso) tanto como muchos otros. La idea básica es utilizar un papel brillante, imprimir el diseño de PCB en el papel usando una impresora láser y utilizar un hierro caliente para transferir el toner al cobre. Utilizar el papel brillante que tienen detrás del mostrador en de Kinko. Ir a de Kinko y pedir unas hojas de su papel laser glossy, que es muy baratos (unos 5 centavos por hoja). Algunas personas defienden utilizando papel fotográfico de inyección de tinta brillante, pero creo que esto es una basura y el papel del laser brillante barato sale más fácil.

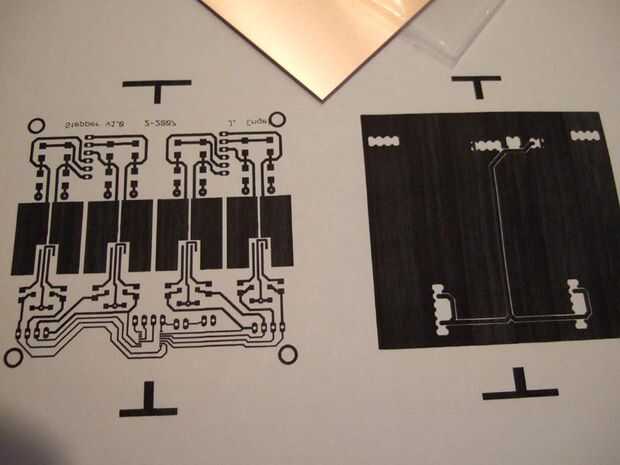

De todos modos, una vez que su diseño y papel, tendrá que imprimir el diseño. La clave aquí es la capa superior del espejo para que saldrá correcto una vez transferido a la placa de cobre. También puede ayudar a incluir marcas de alineación (las cosas en forma de T en el pic) más allá del borde del PCB para ayudar a alinear las dos capas. Consulte a continuación.
