Paso 3: Elegir un LED: encendido o brillo
¿
Brillo depende de la eficiencia actual (física del dispositivo de eficiencia bandgap)
en.wikipedia.org/wiki/Candela
en.wikipedia.org/wiki/Luminous_flux

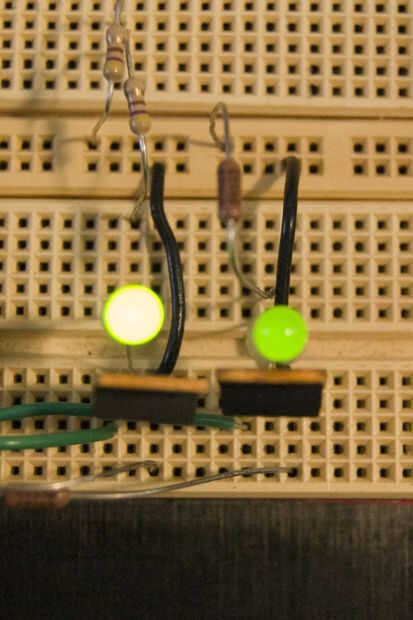

La foto es de 2 LED verde con una vuelta en de aproximadamente 2.5v corriente en una fuente de 9v
Se está a la izquierda:
V/R = I
(Vsupply - Vforward) / limit_resistor = corriente
(9v-2.5v) / 1 k = 6.5mA
V * I = P
(la resistencia está consumiendo: 6.5v * 6.5mA = 1/24w)
y es más brillante que el de la derecha aproximadamente 10 x (1 orden de magnitud)
El uno a la derecha está consiguiendo:
(9v-2.5v) 10 k = 0.65mA
(la resistencia está consumiendo 6.5v * 0.65mA = 1/240w)
Se trata de consumo de energía donde se hablaba.
Si estás preguntando "¿por qué este tema?".
Si el circuito está conectado a una pared, decenas de mili-amperes son prácticamente insignificantes.
Si el circuito está alimentado por batería: duración de la batería se especifica en amperes-horas.
Una batería de 9v típica puede suministrar 300mAh
Si utiliza hasta 20 mA a través de su LED, la batería muere en 300/20 = 15hours vs 150hours de 2mA.
Típicamente la luz del indicador no debe ser el consumidor dominante de las fuentes actuales. Permite decir que nuestro indicador es algo que se alimenta la batería y queremos ir con una solución de 2mA barato.
Filtrado de 2mA y encontrar una versión de $0,09 nos da
754-1244-ND
Como se puede ver, hay un montón de opciones... pero casi ninguna de ellas va a funcionar. Hay un montón de recursos (wiki, sitios web de fabricantes) que detalle todas las especificaciones... sino para hobby costo/tamaño son los mejores conductores para la selección.
