Paso 4: Construcción de un nodo de nivel de agua con relé

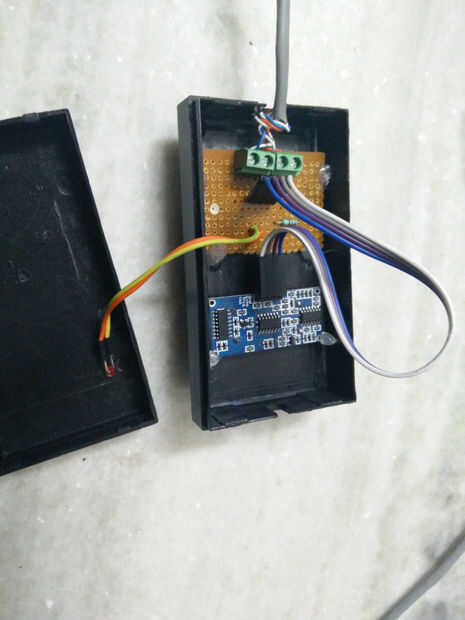

El primer paso es construir el módulo de sensor de ultrasonidos para la instalación en el tanque de agua.
Material utilizado:
- Módulo de ultrasonidos HC-SR04
- Algunos cables
- Cubierta para unir todo
- 2pcs 2 bloque terminal (no tenia otros conectores prácticos)
- Led rojo de 1pc
- 1pc 1 resistencia k
- Poco de pegamento caliente para mantener todo en su lugar.
La instrucción sobre la conexión de los cables se puede encontrar aquí
Ahora construirá el receptor sensor de ultrasonidos.
- La soldadura de pernos Rúbrica femenina en prefboard para Arduino y NRF24L01 +.

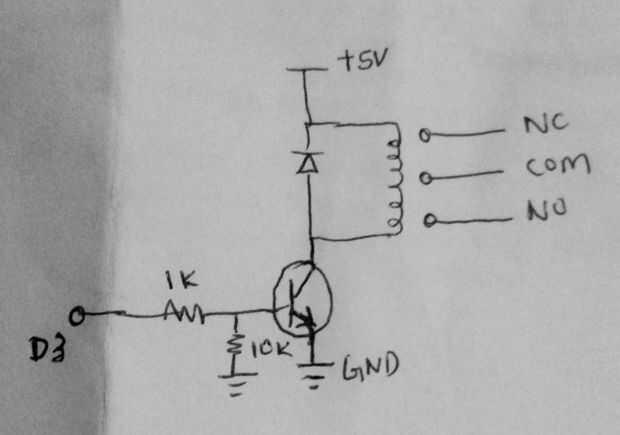

- Construir el controlador de relé con el circuito mostrado.

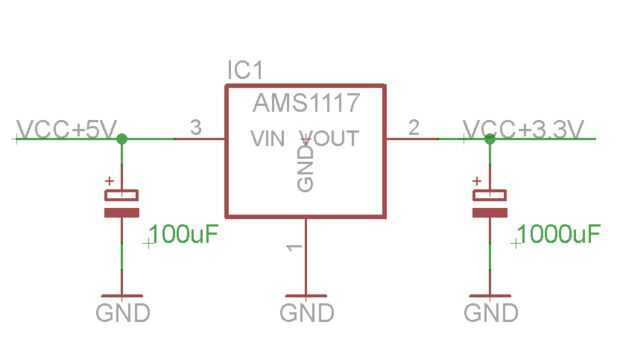

- He añadido un 3.3V utilizando AMS1117 NRF24L01 + regulador
- Una vez que todo está en lugar probado el cuircuit
- Para la alimentación estoy usando un cargador de Nokia viejo tenía por ahí.
He conectado el bosquejo al relé de control y leer Utrasonic sensor utilizando un nodo.
El nivel de agua indicado es en porcentaje. No sé cómo puedo conseguirlo pantalla % en Domoticz, pero a partir de ahora muestra en cm pero realmente su en %.
El cálculo es (lectura real altura de tanque) / 3. El tanque es de 300cm de altura.
