Domótica con ATTiny y teléfono móvil (1 / 3 paso)

Paso 1: Configurar y probar el circuito

Para probar he creado el circuito poniendo todas las piezas en un protoboard. Usando un escudo ATTiny que construyo anteriormente pude programar y probar al mismo tiempo. (Gran ' ible para el escudo se puede encontrar aquí)

Materiales:

  • ATTiny85
  • LH1540 relé de estado sólido (ver ficha)
  • Placa de circuito perforada
  • Zócalo para la viruta del IC de 8 pines
  • LDR
  • Jefes masculinos
  • 2 puentes (desde el disco duro viejo)
  • resistor de 10 kOhm
  • Resistencia de 100 Ohm
  • (opcional PCB Conector)
  • Teléfono móvil antiguo
  • Tarjeta telefónica prepagada (sólo para recibir llamadas, sin costo extra)
  • Caso para el circuito y el teléfono (opaco) que utiliza una caja de puros para esto

(total costos < 5 Euro)

Herramientas utilizadas:

  • Soldadura de hierro
  • Mano amiga
  • Cinta de doble cara

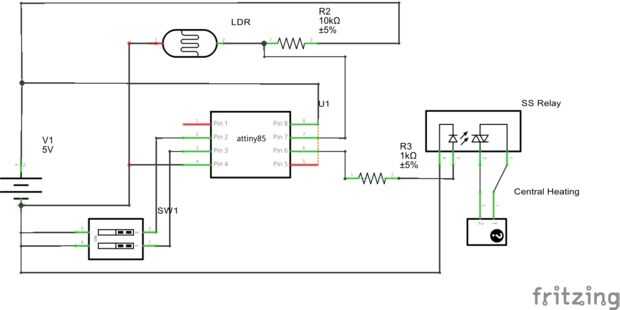

En el circuito esquemático puede ver la configuración de todos los componentes.
