Domótica con Arduino (3 / 5 paso)

Paso 3: Modificar la regleta de 5 vías

Por lo tanto, ahora que la placa de relé y módulo Ethernet están conectados a la Arduino Nano podemos discutir la regleta de 5 vías.

Observe que he modificado sólo 4 de las 5 tomas en la regleta... Esto es deliberado. La 5 º se utiliza como una fuente permanente para la Arduino a través de un adaptador de cargador micro-USB (estos son relativamente fácil y barato a la fuente y de hecho cualquier USB teléfono cargador o similar se hacen).

Hay maneras para alimentar el Arduino sin necesidad de utilizar un cargador USB, pero he encontrado esto para ser la forma más sencilla a la vez con los componentes que tenía disponible.

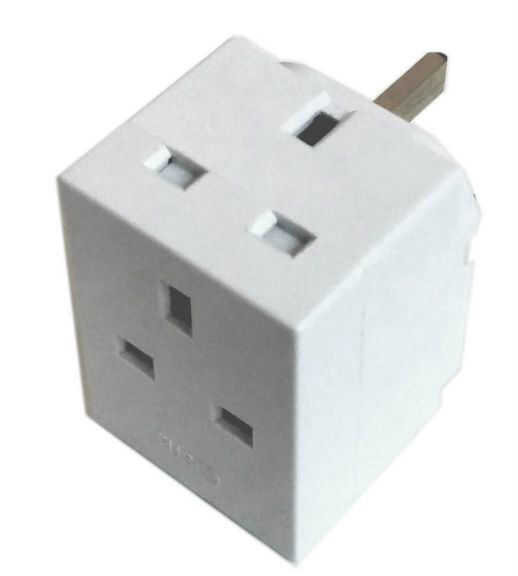

Utilice un adaptador para ganar más enchufe de la toma sin modificar una permitiría utilizar un adaptador de ethernet powerline que transmite la conexión ethernet en casa usando la red de cableado.

Cuando abrí el zócalo 5-way me di cuenta de que la línea Neutral fue conectada con una pista de barra (quizás cobre) de latón, que también fue alimentada a través de los interruptores de la regleta. Para modificar esto que utilicé un par de resistentes tijeras para quitar una pequeña sección de la pista, por lo tanto creando una rotura. Yo entonces soldar algún cable de calibre 16 de tamaño a cada lado de la pista modificada que son los cables que se puede ver que salir de la regleta e ir a los 4 relés. Esto significa que los relés de controlan de la alimentación a cada uno de los 4 (y lámparas de neón).

Asegúrese de que usted sabe los peligros de la modificación de la red eléctrica y que incluso su inicio seguro podría hacerse en válida de seguir este Instructable.
