Domótica 101: fijación de un congelador de la nevera con un PLC (5 / 14 paso)

Paso 5: Cable para el PLC

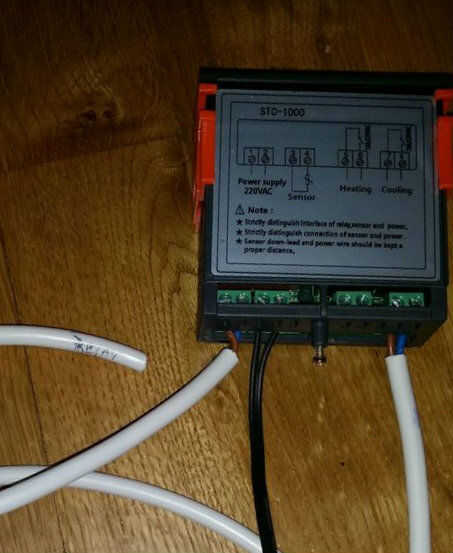

El PLC de STC-1000 habrá venido con instrucciones, así que verifique los. Aunque es bastante simple.

Utilizar el destornillador para quitar la cubierta del cable y acceder a los conectores de tornillo. (El tornillo sale unos 10mm, entonces la tapa se levante)

Determinar la conexión de la energía, el enfriamiento y la sonda de temperatura de termopar.

Cable de la sonda en primera. La polaridad no importa, tan solo pop el cobre pelado los cables en los dos agujeros y apriete para arriba.

Ahora sale su nuevo cable de red. Hacer ejercicio donde se pone el PLC. Tienes que poder ver la temperatura de la exhibición. Yo tengo actualmente simplemente sentado en la parte superior del congelador de la nevera, unos 5 pies del suelo, grabado hacia abajo para que no se mueva. Ahora desgranar suficiente cable para llegar desde el PLC al poder pasar cable en la base de la nevera y añadir un poco de seguridad - corte demasiado corto es un derecho. Corte una longitud de segunda para el relé.

Pele los extremos el cable cuidadosamente - debe demostrar unos 5mm de cobre. Etiqueta de la línea de transmisión, usaba pluma, pero se puede usar una envoltura de cinta en el extremo. Ahora los alambre el PLC. Asegúrese de que obtiene la forma correcta de. Recuerde que brown es el vivo y el neutro es azul. (Si tienes una toma de tierra, usted debe con alambre las líneas de dos tierra juntos, como el PLC no toma el cable de tierra. Use un solo bit del conector del bloque.)

Una vez que los tornillos están bien apretados, compruebe no haya torones callejeros están tendiendo un puente sobre los cables y no cobre está mostrando. (un milímetro o dos está bien, pero no más. Puede deshacer el tornillo y recortar el cobre luego reinserte y endurecer otra vez) también necesita para asegurarse de que no han apretado los tornillos en el aislamiento, pero vamos a comprobar que a medida que avanzamos.

Coloque la cubierta del cable y dividir los cables aparte por lo que se puede atornillar en su lugar. Debe ser casi absoluto podría tocar la espalda del PLC ahora sin un destornillador - dedos no debería podemos tocar el cobre pelado!
