Domo geodésico de plegamiento (1 / 9 paso)

Paso 1: diseño

Una cúpula geodésica o poliédrica de "3V" se hace de hexágonos y pentágonos, que significa que usted tendrá 2 formas básicas triángulo, llamados BAA y CCO. Iniciar tu proyecto con una visita a desertdomes.com, donde encontrará diagramas de domo, cúpula fórmulas y una calculadora de valiosa cúpula.  Este Instructable es para una cúpula con un radio de 7'; Esto es un "5/8" 3V cúpula significado taller vs aplanador, más 8' altura en el centro. La cúpula le gusta una superficie plana para sentarse en lo que es ideal para la playa desierto abierto, no es tan adecuado para terrenos irregulares. La base de la cúpula no es exactamente plana, pero cercano; la naturaleza flexible de la coroplast arcos y cede un poco cuando implantarlo para compensar cualquier contacto desigual (Nota: el prototipo en la foto tiene un radio de 7,2' pero desperdicia más material de una hoja de 4 x 8. Mi próxima cúpula y este Instructable usan las dimensiones para un radio de 84"- 7')

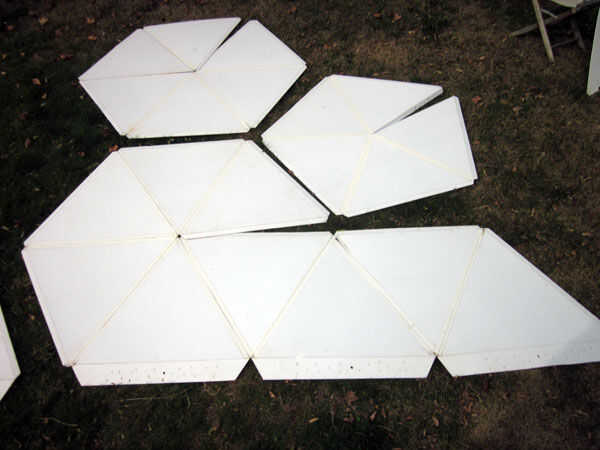

La cúpula se compone de 3 segmentos plegables básicos: un Pentágono (5 triángulos), un hexágono (6 triángulos) y un "hexágono plus 3" (9 triángulos de la fila base).  Cada segmento se desarrolla y se recorta en una forma convexa con binder clips o una abrazadera de tubo de pvc.

Para calcular las dimensiones de los 2 triángulos (BAA y BCC), use la calculadora de la cúpula de desertdomes.com y entrar en el radio de la cúpula en pulgadas para obtener las longitudes de los lados del triángulo A, B y C.

Para el radio de 84"(7 pies) obtenemos
A = 29,284"(aproximadamente 29 1/8")
B = 33,898"(aproximadamente 33 7/8")
C = 34,642"(aproximadamente 34 5/8")

Usé esos números para calcular:
Altura de BAA = 23,881"(aproximadamente 23 7/8")
Altura de BCC = 30,213"(aproximadamente 30 1/4")
.5xB = 16,949"(aproximadamente 16 15/16", para el punto medio del borde de B)

Para 3V, hay 30 triángulos "BAA" (para hacer 6 pentágonos) y 75 triángulos "BCC" (para hacer 10 hexágonos y semi-hexágonos 5).   1" amplia lengüetas se colocan en los bordes de B para conectar segmentos juntos y en algunos de lo C y una sección demasiado.  Los triángulos a lo largo de la base de la cúpula tienen 4" lengüetas con orificios para las estacas de anclaje.  Los bordes que no tienen pestañas tendrá bisagras de cinta que se conectan a sus vecinos.  He trazado de donde las fichas necesitan para cada triángulo en la cúpula, sumando a 12 formas diferentes a cortar - Descargar pdf corte de formas y cantidades.
