Doble tensión regulada de alimentación (3 / 4 paso)

Paso 3: Diagrama alternativo

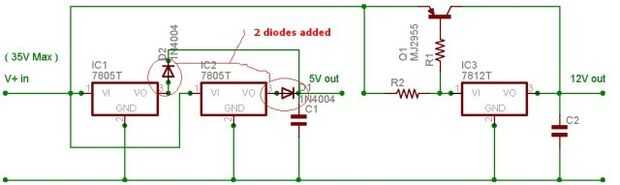

Para abordar el comentario de koocotte sobre las diferentes tensiones de dos 7805 reguladores, he añadido dos diodos en diagonal hacia delante en cada salida en el circuito.
