Doble extrusión 3D imprime utilizando Sketchup y Simplify3D (2 / 8 paso)

Paso 2: Crear el modelo utilizando Sketchup capas para cada Color

Crear dos nuevas capas en Sketchup con uno para cada color que se necesita para su modelo. Usted puede diseñar elemento por elemento en la capa adecuada o, más probable, desarrollar el modelo y entonces separar en capas adecuadas de Sketchup. Recuerda que mover cosas de capa usando el formulario de información de la entidad (clic derecho).

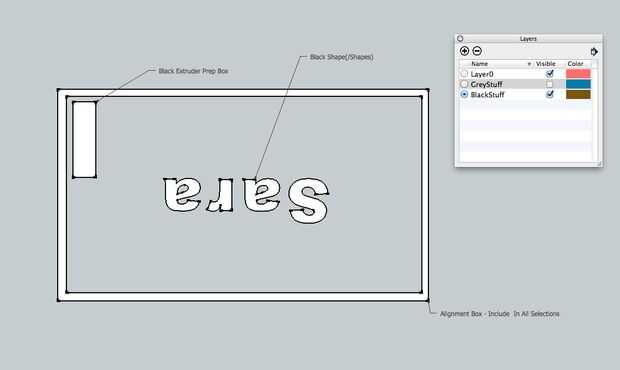

Para demostración que tengo sólo dos elementos de mi modelo con la placa siendo uno (con un guión para las letras "Sara") y las cartas reales que la otra.

Los dos pequeños rectángulos en las esquinas superiores izquierdas y derecha van a servir como áreas de "preparación" para los estiradores y va a servir en una manera similar como lo haría una falda inicial para un modelo único de extrusión. Debe tener uno de estos para cada color como parte de las dos capas. Los objetos de "preparación" deben ser tan altos como el último lugar donde se utilizan ambas boquillas.

Por favor vea la advertencia al final de este instructable para una discusión sobre esta técnica.

Notas:

  1. Asegúrese de que la base de su modelo, el cuadro delimitador y las dos áreas están todos en el mismo lugar en el eje Z.
  2. La "preparación" realmente debe estar en la capa por defecto ya que hace más fácil seleccionar el modelo para la exportación (puedes a un seleccionar todo sin tener que deseleccionar el objeto prep.). A los efectos de esta demo era más fácil mostrar como tengo.
