Paso 4: Relé temporizador con pantalla LED
Una adición opcional pero muy útil, utiliza un producto de www.NLEDshop.com. el exterior LED de 3 dígitos fue seleccionado para hacer el temporizador de relé simple. El firmware está disponible para descargar desde el sitio web y fue creado para permitir al usuario establecer la deseada en el tiempo (con los 2 botones). Entonces cuando se pulsa el tercer botón añadido, se convertirá en una toma de corriente (el doblador de acrílico está enchufado) y dejar éste en el tiempo deseado entonces apague. Si se presiona el botón mientras el relé, se apaga lo.
No esperaba originalmente compartir esto, pero es muy útil para doblar acrílico y estoy seguro de otros proyectos en el futuro. Así que decidí compartirlo.
Esta parte también utiliza la red de C.A. y es extremadamente peligrosa, no trate de!
Partes:
- Externos 3 dígitos LED Display(Pulled the connection Header) - www.NLEDshop.com
- C14 enchufe, superávit
- Salida única, excedentes
- Caja eléctrica de la pared de salida única
- teléfono celular cargador de 5V
- 120V/250v 15A relé, normalmente abierto
- Botón pulsador momentáneo, con las lengüetas de montaje

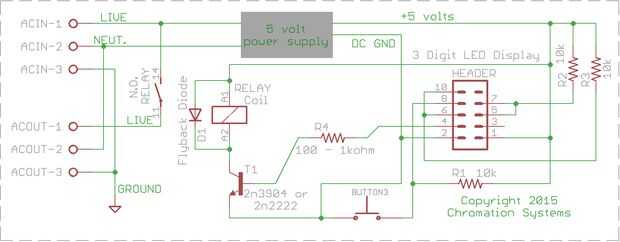

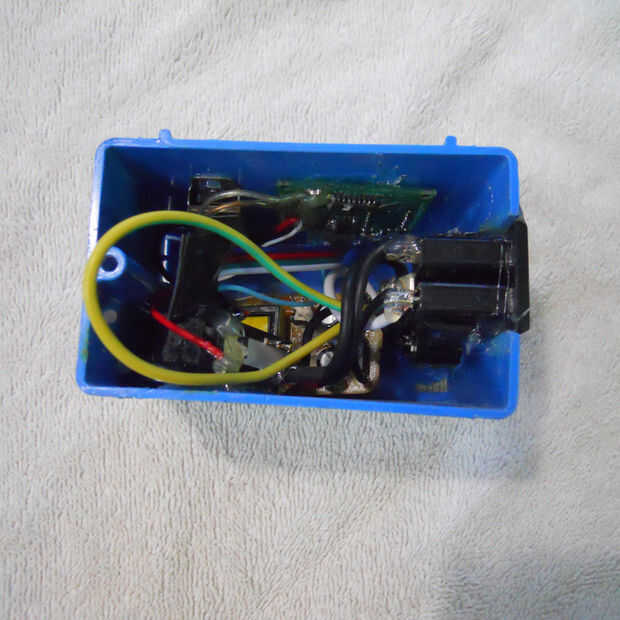

No va a cubrir la Asamblea como la lista de esquema y piezas lo dice todo. Bastante fácil de hacer, salvo tener que tirar el LED muestra encabezado (se requiere una pistola de aire caliente) y añadir piezas adicionales, tales como los 10 k finalizar al LED pantalla de PCB. Montón de pegamento caliente para mantener juntos y evitar que los cables sueltos.

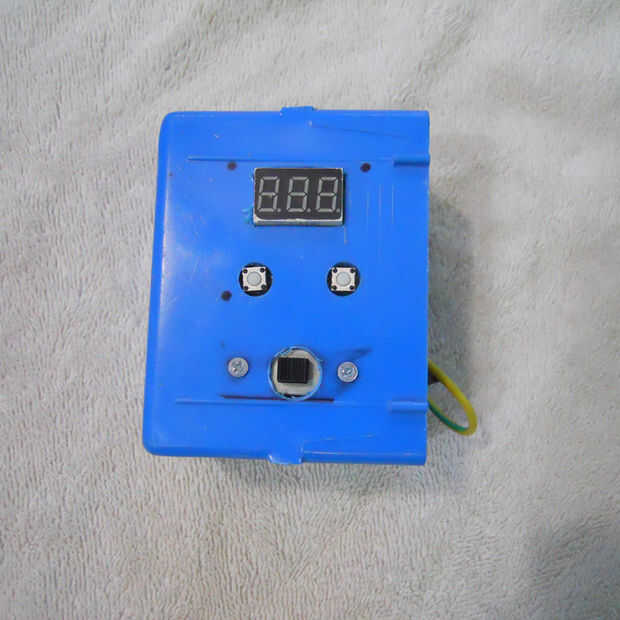

Funciona muy bien, todo lo que hacemos es el acrílico sobre la dobladora, presione el botón, trabajo en otra cosa hasta que hace clic en el relé y la luz se apaga, luego de la curva. Ahorra mucho tiempo y esfuerzo que se gasta viendo un cronómetro.
