DIY USB cargador para mando a distancia Harmony 1000 (3 / 10 paso)

Paso 3: Ir

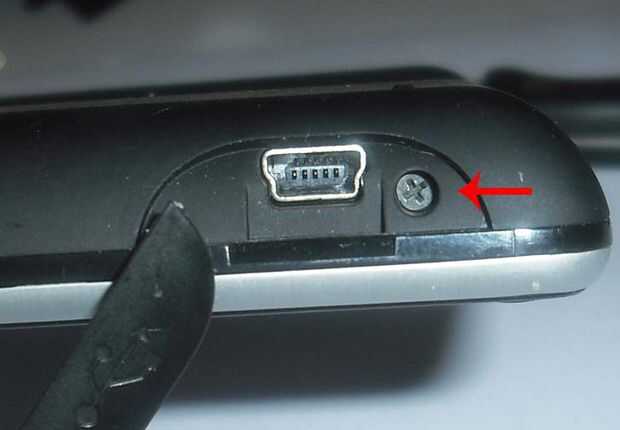

Ahora, entregar el mando a distancia para que pueda ver el puerto USB. Tire de la goma poco a verlo. Aquí hay otro tornillo, ver la foto.

Después de haber destornillado lo, cuidadosamente puede abrir el control remoto. A partir de la carcasa de la batería y rezarla suavemente abra.

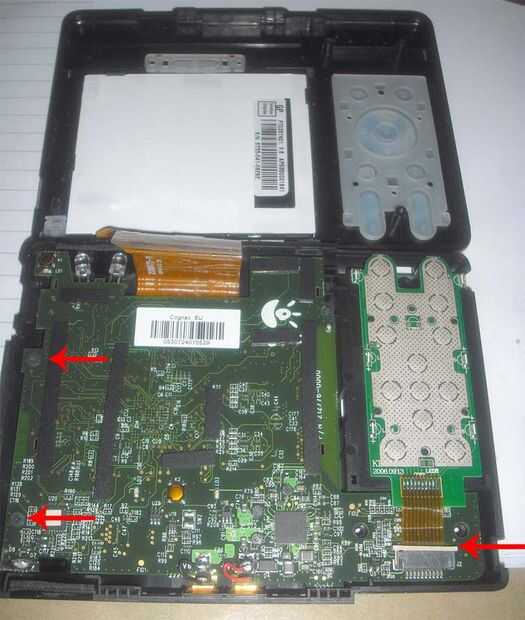

Tienes que ampliar desde la parte inferior a la superior ya que hay un cable de la pantalla LCD para la PCB del mando a distancia. Véase el cuadro 2.

Después de que tienes correctamente abrió, sentar a la mesa. Tenga cuidado con el cable marrón de la pantalla LCD. No dañarlo.

Verás otro 2 tornillos de la izquierda que usted necesita para llevar a cabo.

En la inferior derecha hay otro marrón cable para el teclado. (ver flecha roja) Empuje suavemente el plástico blanco del gato en la dirección del teclado. Después está un poco flojo, puede simplemente, pero con cuidado sacar el cable marrón del teclado.
