DIY ruido Bluetooth auriculares (3 / 4 paso)

Paso 3: Conjunto de alambre y pegamento

Ahora que los agujeros se perforan necesita hacer algunos cables. Usted necesitará suficiente 22g de alambre para cubrir la parte superior del auricular del chip de control de un lado al orador en el otro lado.

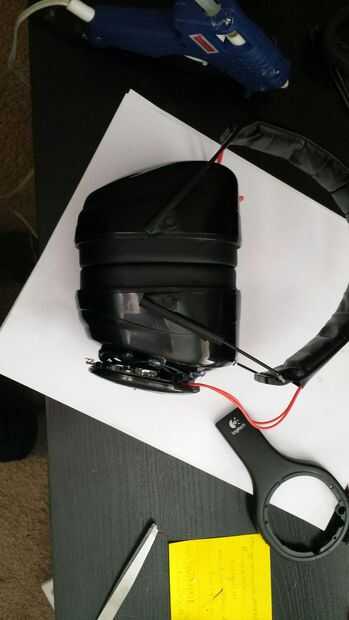

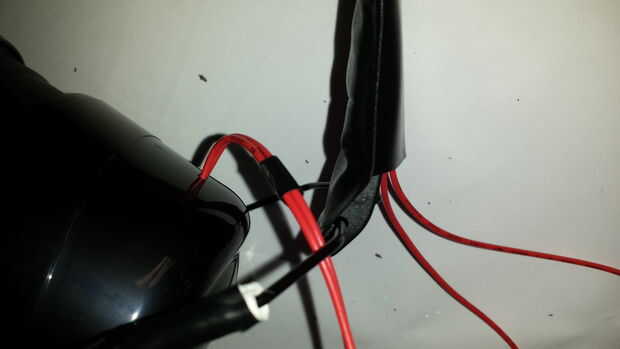

Para empezar, la soldadura de una sola pieza de cable (+) y una pieza diferente del alambre a los terminales (-) del altavoz para el oído izquierdo. A continuación, coloque el altavoz en el auricular y tire de los cables por el agujero que ha perforado en la parte superior de la Copa. Los cables a lo largo de los auriculares y al otro lado. Se puede ver en la foto cómo había metido los cables debajo del acolchado en el puente de los auriculares.

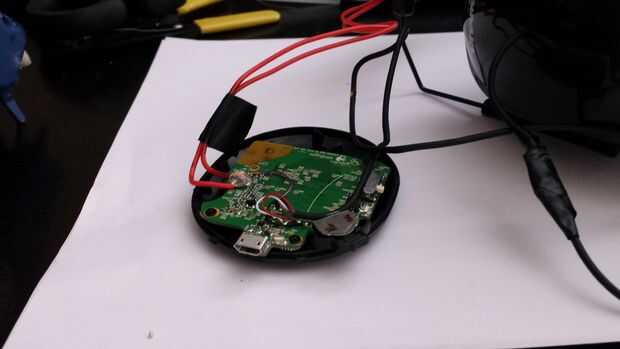

A continuación se que necesita soldar los cables del altavoz izquierdo en el chip de control de bluetooth/medios de comunicación. (+) va a (+) (-) (-), cosas simples si no fuera por el pequeño espacio le es dado hacer la conexión. Este es manos abajo de la parte más dura, o era para mí. Soldadura es resistente.

Para obtener el otro altavoz en su lugar, corte el cable de conexión a la placa de bluetooth. Si usted está en él, se pueden simplemente lograr las conexiones en el tablero, pero yo no soy soldar otra vez si puedo evitarlo. Ponga los auriculares y la batería dentro de la oreja derecha y tire de los cables a través del agujero en el centro de la Copa. Vuelva a conectar los cables de auriculares para el chip de bluetooth en la parte exterior de la Copa y conecte la batería. Vuelta que en y hacer una prueba rápida ejecución para asegurarse de que todo está trabajando.

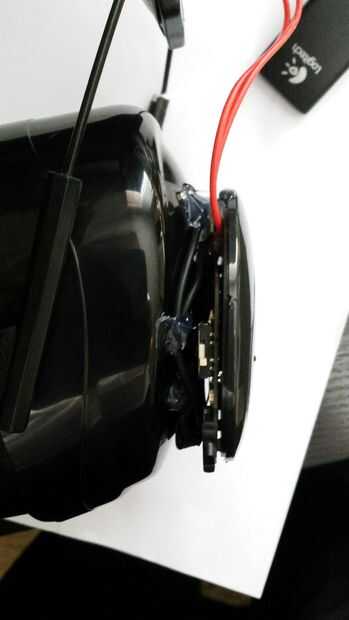

Si tu arriba y funcionando listo caliente pegar el tablero hacia afuera de la Copa de la oreja. Algo obvio que olvidé - pegamento caliente tiene masa, y se pone más pesado cuanto más pones en. Cuando coloque la Junta en el exterior de la orejera quieres ser inteligente acerca de donde se pegue. Si nos fijamos en la mina, verá aproximadamente 5 mini barritas de pegamento caliente. ¿OverKill? Tal vez... pero no quería que los huecos entre el tablero y la Copa de la oreja de pelusa en. Si hago esto otra vez me gustaría impresión 3D una pieza que es más fácil de fijar en el exterior de los auriculares.

Pongo el pegamento en capas, primero una capa de base para fijar el tablero en su lugar. Entonces capas adicionales para cerrar las brechas. Deje que todo se seque y listo a la roca.
