DIY Plexibender + lámpara (4 / 10 paso)

Paso 4: Losa ajustable + rodillos exteriores

Plato principal

1. Vio el plato principal de una placa de 9 mm de multiplex
   Dimensiones: 400 x 800 mm
2. WAIT -> "Caja"
3. Pegar el aluminio de la placa principal la placa principal - centrada
4. Agujeros de xxmm en la placa principal en xxmm
   (para fijar la caja a la placa principal
5. Agujeros de xxmm en la placa principal en xxmm
   (para fijar los perfiles en L)
   --------------------------------------------------------------------------------------------
6. WAIT -> "Elemento de calefacción"
7. Pegar la varilla múltiplex y aluminio el aluminio de la placa principal
8. Pega la calefacción tot elemento la varilla y a la placa principal
9. Fije al tot de la "Caja" la placa principal con tornillos
10. Reforzar la "caja" a la placa principal con perfiles en L
    ----------------------------------------------------------------------------------------------
11. WAIT -> "Losa ajustable"
12. Agujeros de 2mm a 15mm de los lados de la placa principal
    (para unir las placas ajustables para el plato principal)
13. Dibujar y agujeros de 2mm en la placa principal
    (para fijar los perfiles en L)
14. Fije las placas ajustables (con 1 rollos externo entre 2 losas) en la placa principal con tornillos
15. Fijar los perfiles en L de las placas ajustables a la placa principal con tornillos

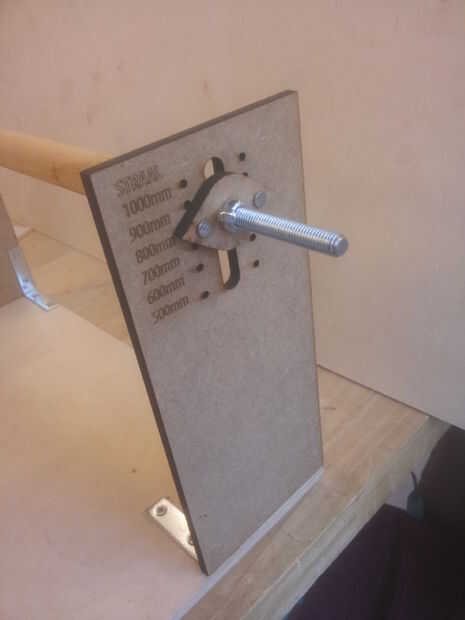

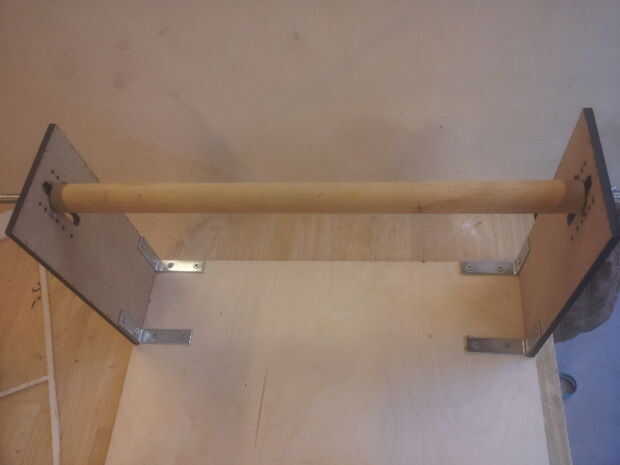

    Foto 6 y 7

Placas ajustables

1. Lasercut las losas ajustables y las piezas adicionales en la placa de MDF de 6mm

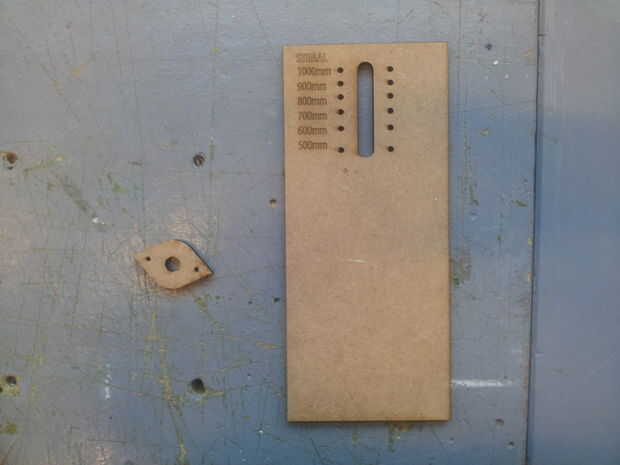

   Foto 1
   Nota: Consulte el archivo de lasercut extra
   Nota: En el siguiente stap, también deberás lasercut - es cheeper y más práctico para hacer ambas cosas al mismo tiempo!
2. Dibujar y perforaciones de 2mm en las placas MDF
   Asegúrese de que los perfiles L se alinean contra los lados de las losas
   (para fijar los perfiles en L)
3. Agujeros de 2mm en las placas MDF en 15mm de los lados
   (para unir las losas tot el plato principal)
4. WAIT -> "Exteriores rodillos"
5. Lugar 1 losa en cada rosca de tornillo de un rodillo externo
6. Cortar las uñas de 2.8x65 a 2.8x15
7. Poner los clavos por los agujeros de las piezas extras
8. Coloque las piezas extras sobre la rosca de tornillo, seguida por una tuerca de mariposa

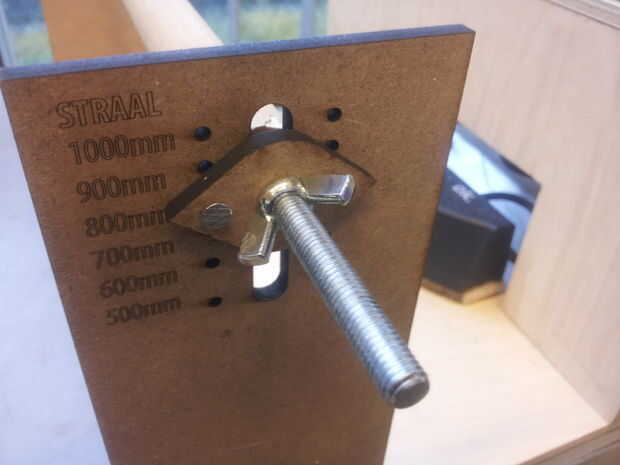

   Foto 5
9. Volver a "Plato principal"

Rodillos exteriores

1. Vio el palo de escoba en los 2 rodillos
   Dimensiones: 2 x 382mm

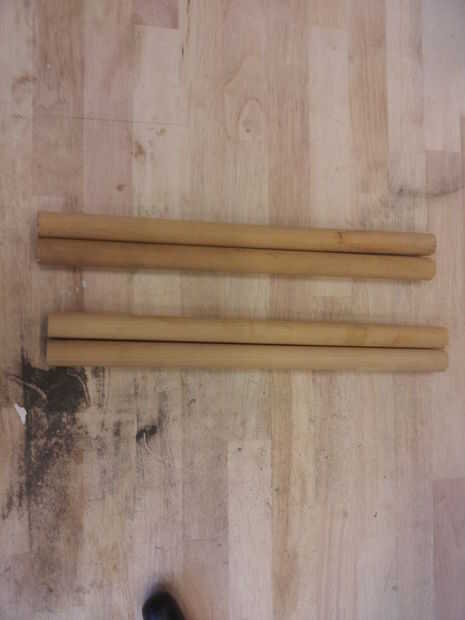

   Foto 2
2. Utilizar el torno para perforar agujeros de 8mm y 30mm en ambos lados de dos rollos

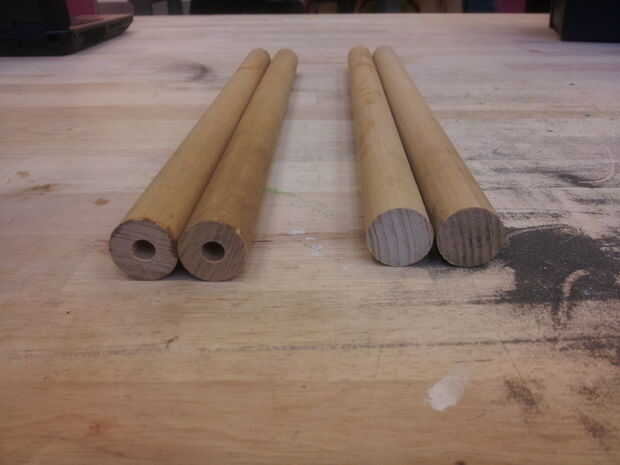

   Foto 3
3. Vio la rosca de tornillo en 4 trozos de ~ 100 m m
   Por ahora, sólo necesita 2 piezas, más adelante tendrás otras 2
4. Pegamento (2 componentes) la rosca de tornillo en los 4 agujeros de los rollos
5. Coloque una arandela plana alrededor de la rosca de cada tornillo
   Foto 4
6. Volver a "Losas ajustable", paso 5
