DIY PCB 4 canal IR control remoto (3 / 4 paso)

Paso 3: Hacer PCB

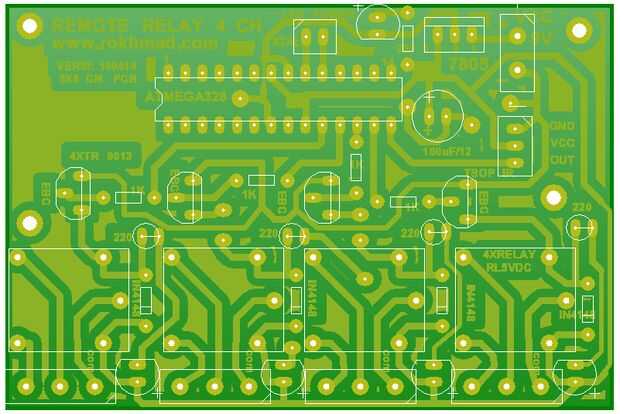

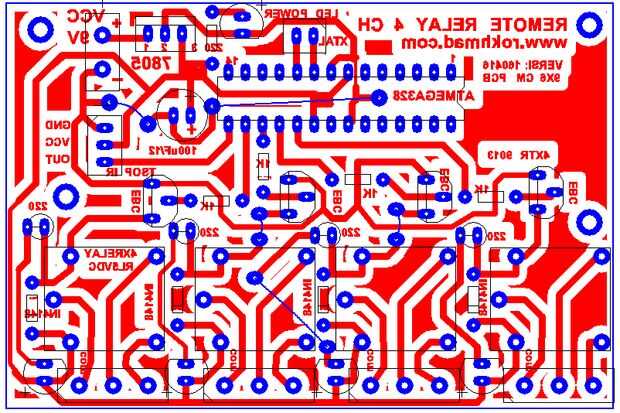

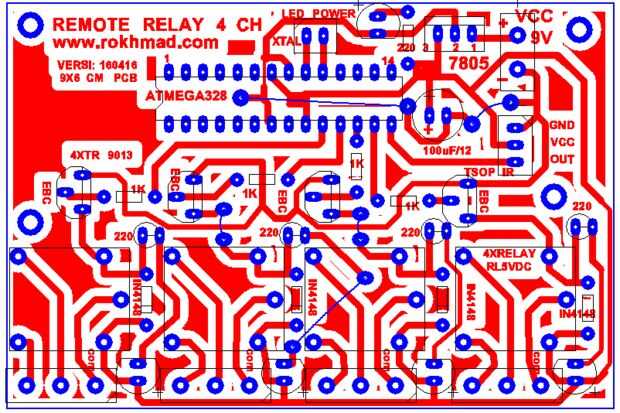

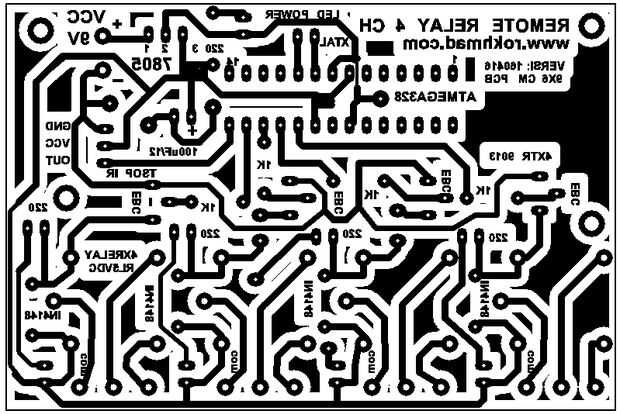

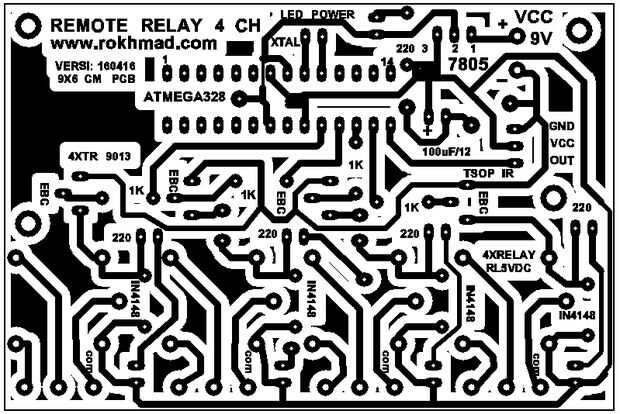

Hacer PCB como la foto de arriba, utiliza transistores NPN para este proyecto como c9013, bc547 etc, R 200 ohm, diodos IN4001, LED 5 mm indicador Rellay, Rellay 5 VDC y recoger su IC atmega 328 de tu placa arduino UNO R3, a este PCB.

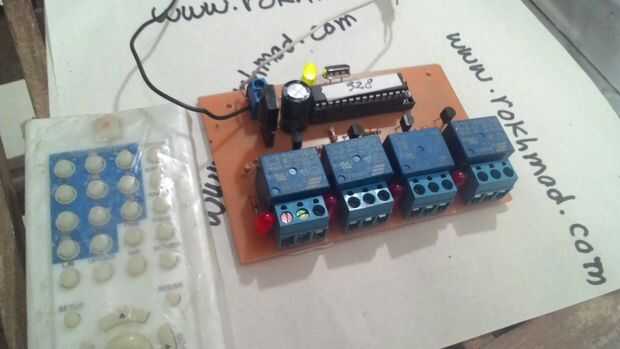

el proyecto está terminado
