DIY Micro FPV AV transmisor 5.8GHz (FATSHARK compatible) (4 / 4 paso)

Paso 4: trabajo...

  • Cortar los cables de la cámara, (longitud de 25 mm) y desechar el resto... (Conector Rca, etc....)
  • soldadura de los cables de la cámara:

cable amarillo a "Video"

cable blanco deAUDIO"(opcional)

cable negro a la "tierra"

cable rojo al "+ V"

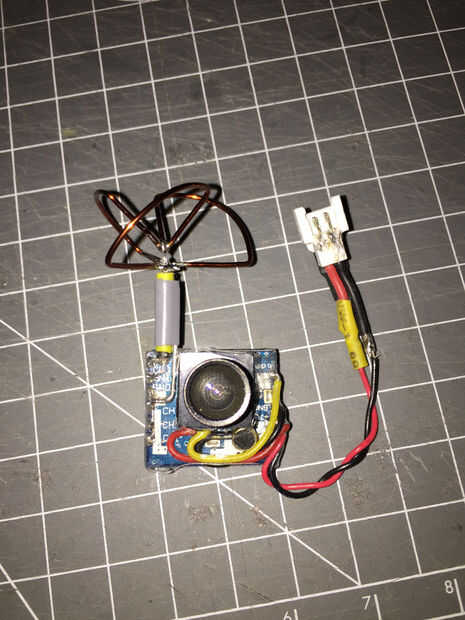

Añadir un cable negro (GND) y un cable rojo (+ V), longitud que usted desee (aprox. 50mm) y agregar el conector que desee. (Yo usé el micro macho y hembra Walkera estilo conector de la batería). .. .ver fotos.

Aplique la cinta de doble cara (espesor aprox. 0,5 mm) detrás de la cámara (por encima de los componentes) y colóquelo como se muestra en la imagen.

Coloque la antena suministrada, en la posición que usted prefiera.

(La antena se muestra en la imagen es un DIY hoja de trébol, de hecho, he usado estas instrucciones: http://blog.oscarliang.net/make-diy-cloverleaf-an... )

Si lo desea, puede usar un termo retráctil transparente para un aspecto profesional. (opcional)

Usé esto: http://www.jonathan.it/accessori/elettrici/termor... (hacer un agujero para el lente, antes de calentar).

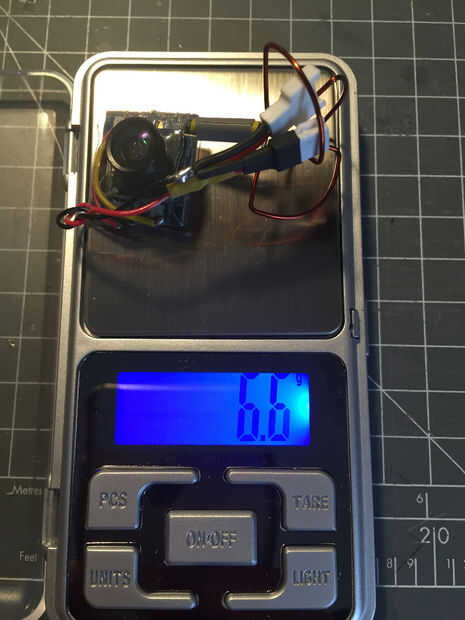

Peso, corriente, voltaje:

  • 6,6 g

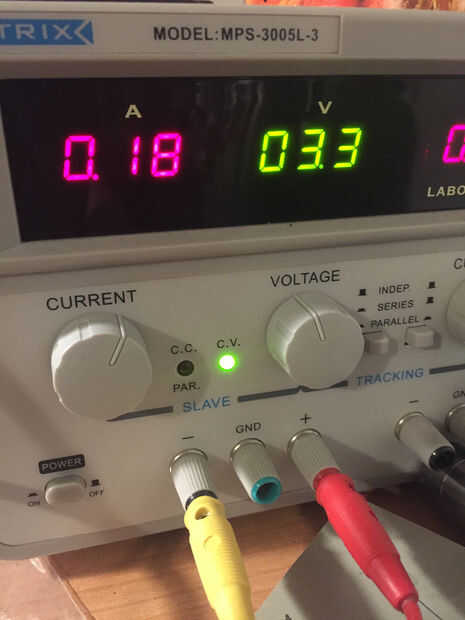

  • 0.18A A 3, 3V

Eso es todo, bye.
