Paso 6: Detalle de componentes y costo total
Después de muchos comentarios actualizo aquí detalle del componente y el costo para hacer este proyector total
1. 100w led y controlador: uno puede encontrar fácilmente 100w led y controlador en ebay.com. Que mina compré ebay.in a 1500 /-INR.
Alto poder 100W blanco
Tamaño de la viruta: 24 * 40mil
Temperatura de color: 6000-6500k
Intensidad luminosa: 8000-9000lm
Corriente directa: 3000mA
Tensión del conductor: 30-36V
Ángulo de luz: 160deg
Plan integrado: 10 en serie, 10 en paralelo

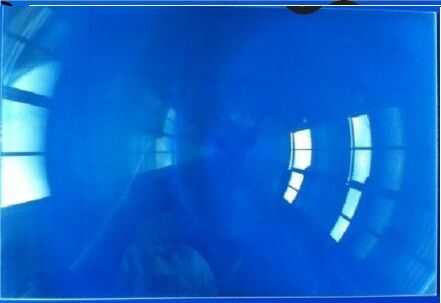

2. lentes de Fresnel: es muy difícil encontrar la combinación perfecta de fresnel lentes en la India. Por suerte me parece un sistema perfecto de lentes de ebay.in. El costo total de la lente de fresnel 2 ocurren alrededor de 1500 /-INR.
Lentes de Fresnel:
Longitud focal: F120mm nuevo Fresnel,
Longitud focal: F185mm delantero Fresnel,
Material: Material del PMMI
Echada de ranura: 0.3
Tamaño: 180 X 130 mm con orificios de montaje.

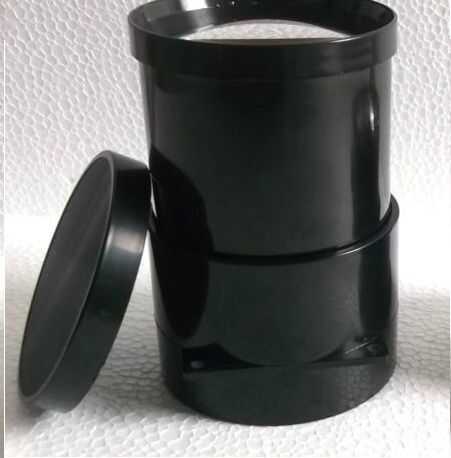

3. trío (lente de proyección): el costo total de la lente triplet es 3600 /-INR. También se compró de ebay.in
Lente de proyección de 200mm
Descripción
Longitud Focal fija: F200mm
Diámetro externo: 90mm
Diámetro de la lente (abertura): 75 mm
Gama de enfoque: 45mm
Material: Aluminio fuerte y plástico fuerte
Material de revestimiento: Revestimiento de capas de antireflejos banda ancha 420-680 nm multi capa
Normas de control: Diámetro: + 0 / - 1%. Longitud focal: +/-1.5%
4. panel de LCD: usar N070ICG-LD1 HD LCD Panel y controlador Kit en este proyector. Es el mejor LCD disponible en 7" tamaño y controlador de apoyo todas las entradas como HDMI, Pandrive, AV, TV y VGA. Es también vienen con mando a distancia tan fácilmente puede controlar pj remotamente. El costo total de este LCD con controlador alrededor de 6000 /-INR.
Características del LCD:
N070ICG LD-1 es un LCD HD de 7 pulgadas con resolución nativa 1280 X 800 ofrece una imagen más nítida con buenos colores. Se trata de LCD muy singular.
Tamaño: 7"
Contraluz: LED
Resolución: 1280 X 800
Proporción: 16:10
Colores: 16 bits 6 tramado)
Grueso de cristal: 0.25mm
Hacer: Innolux
Relación de contraste: 800
Pin: 40
Superficie: resplandor
Temperatura de funcionamiento: - 20 a + 60 grados
Características del regulador:
Controlador de HD, trabajará con N070ICG LCD. Este controlador viene con mando a distancia y casi todos con mando a distancia sí puede operar. El puerto USB puede jugar más el formato de Videos sin problemas.

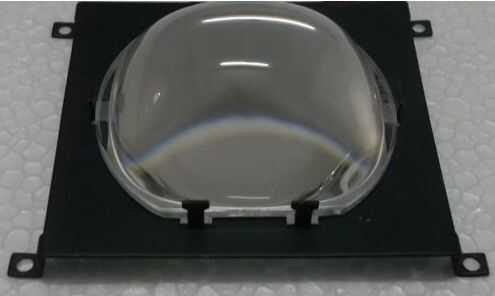

5. lente del condensador: yo también uso lentes de condensador para aumentar el brillo de la pantalla. Este condensador asféricas Rectangular cuando se utiliza, el brillo a lo largo de las esquinas son más brillantes. Este objetivo viene alrededor de 650/INR
Lente del proyector DIY de condensador asféricas Rectangular
Descripción
Tamaño total: 62 X 52
Longitud focal: 70mm
Pantallas LCD adecuado: 7" y a continuación
Lente de Fresnel adecuado: F120 nuevo Fresnel.
Montaje: Área superficie trasera del condensador debe estar 1mm de la superficie del LED para obtener mejores resultados.
Costo total del proyector:
100W led y controlador 1500 /-
Lente de Fresnel 3000 /-
Lente triplete 3600 /-
LCD y regulador Kit 6000 /-
Lente condensador 650 /-
adaptador de 12V, 2pcs. ventilador de la CPU, etc. material caja cuesta 500 /-
Ahora el costo final del proyector es 14800/INR
