Cada vez que puedo que hacer juerga, solo lo hago muy rápido, como cada paso que el ultimo, me da dopamina y después de todo se hace y estoy feliz, creo que a mi mismo, debo haber hecho clic en más fotos a mostrado avances, me cae la Baba en y otros aprendan lo que hice. Voy a explicar lo más posible en el texto.
Cosas necesarias
- Restos de madera
- pedazo de acrílico
- boquilla de refrigerante
- Una base, puede ser madera o la caja de smps vacía como se muestra
- tuerca y perno
- Módulo del LED (puede hacer su propia, si hago una manda poder en él, te enlace aquí)
- Fuente de alimentación de 12V CC.

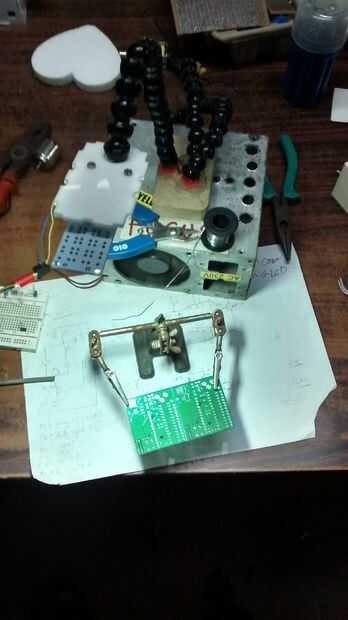

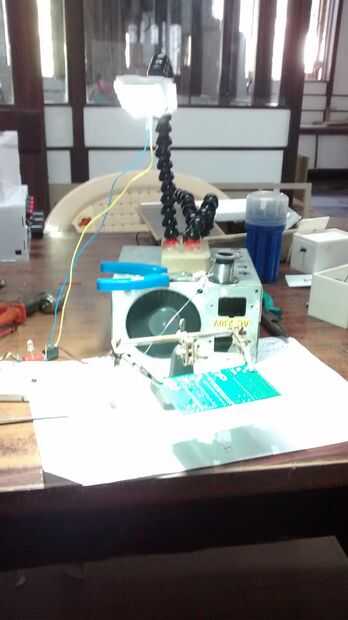

Este proyecto es un complemento en para mi extractor de humos de soldadura. Tenía la boquilla de refrigerante ahí y mi reciente visita a la tienda de electrónica que recogí de un módulo que tiene 24 leds luminosos blancos, apenas dan 12v dc.

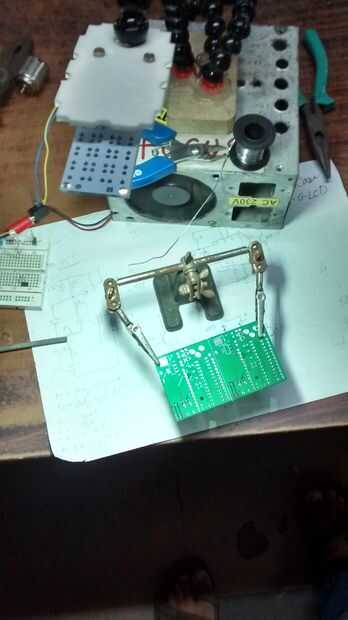

Tomar la madera, taladre agujeros de 10mm y el tornillo en la boquilla de refrigerante y el pegamento caliente que arreglar. En el cuadro hay tres boquilla de refrigerante, pero necesita uno. Perfore otro agujero para el perno. Perfore un agujero en el cuadro de smps del mismo tamaño que el del perno. Fijar la madera unida a la caja de smps usando la tuerca de la boquilla. Tome un pedazo de acrílico, marque los orificios de montaje del módulo led, taladro. Perfore un agujero más grande del paso de 12 mm de la pieza de acrílico en el extremo de la boquilla de refrigerante y fijar con pegamento caliente. Conecte el módulo led con m3x10 y tuercas, la fuente de alimentación y es oro.
