DIY la máquina de Pinball (4 / 5 paso)

Paso 4: Paso 4: crear y colocar las paletas

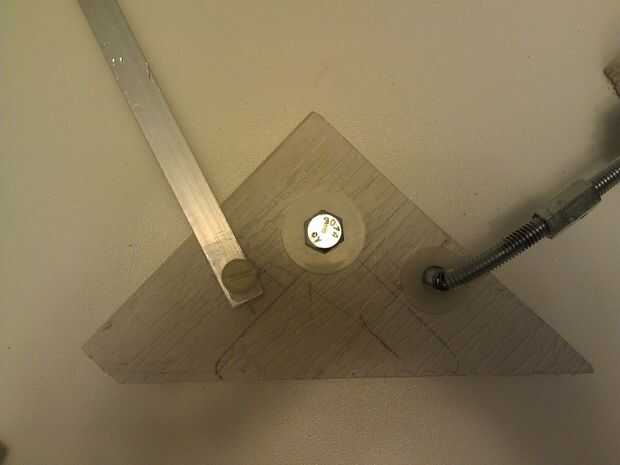

Creating the larger lower paddles:

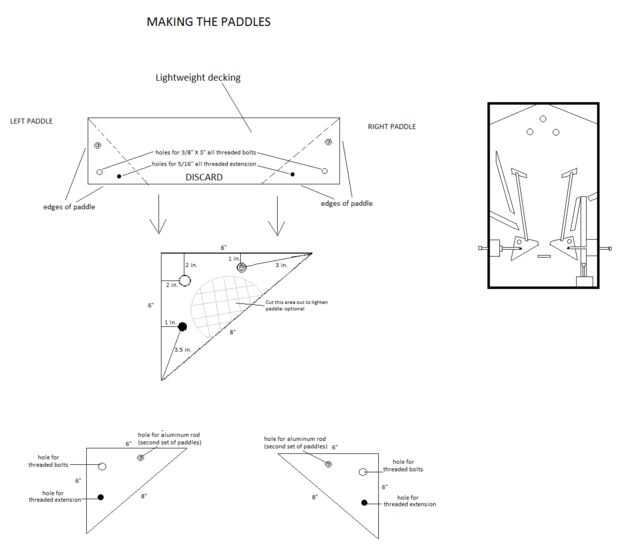

1. corte un triángulo de las directrices de la foto incluida. Recuerda hacer los agujeros un poco más grandes que los tornillos para eliminar la fricción. Las paletas del triángulo final deben medir aproximadamente 6"(lado) x 6" (lado) x 8"(diagonal).

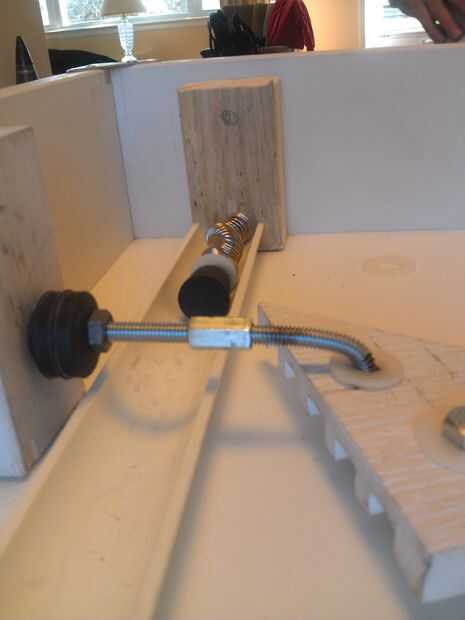

2. doble las 3" roscadas extensiones en un ángulo de 90 grados para que se puede conectar a ambos la paleta y al lado de la estructura. Utilice un nivel para asegurarse de que se trata de nivel. Consejo útil: poner las tuercas de acoplamiento primero a cada lado de la extensión. Luego ponerlo en un vicio y cada lado de la curva.

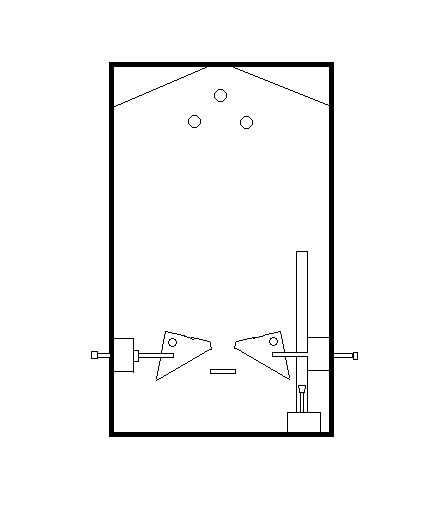

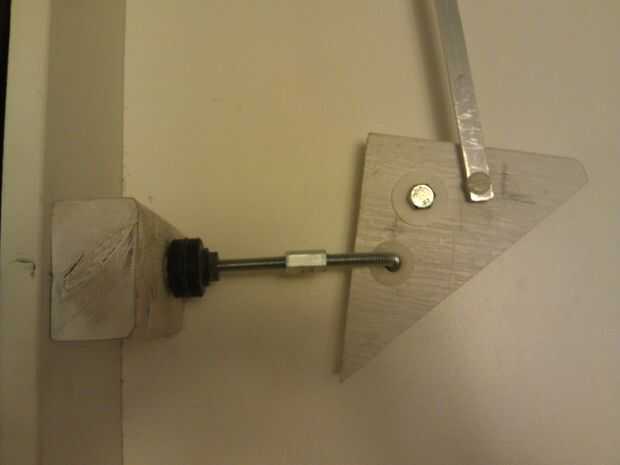

3. Siga la foto para colocar la pala en el campo de juego.

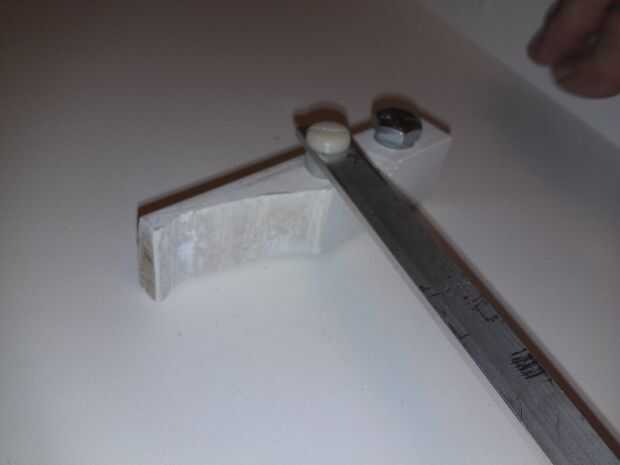

Creando la superior más pequeña de las paletas (opcional):
1. Corte la moldura de 1 "x 3/4" en dos 4" piezas. Siga las instrucciones en la foto para averiguar dónde perforar.

Conectar las paletas juntas (opcional):
1. cortar la varilla de aluminio de 36" en la mitad en igual 2 18" piezas.
2. Perfore dos orificios que son ligeramente más grandes que 1/4", 1/4" del extremo de ambos lados de cada varilla.
3. Taladre orificios de 1/4" para la barra en cada paleta (más grande) más bajo, indicado por la foto.
4. Perfore orificios de 1/4" en las paletas (más pequeños) superiores, indicados en la foto.

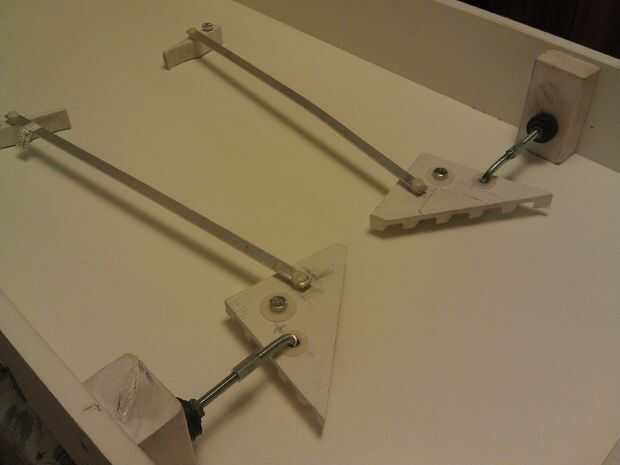

5. Conecte la varilla entre las palas pequeñas y grandes como se describe en la foto.
