Paso 3: Fijación de la Asamblea de la extrusora y ventilador

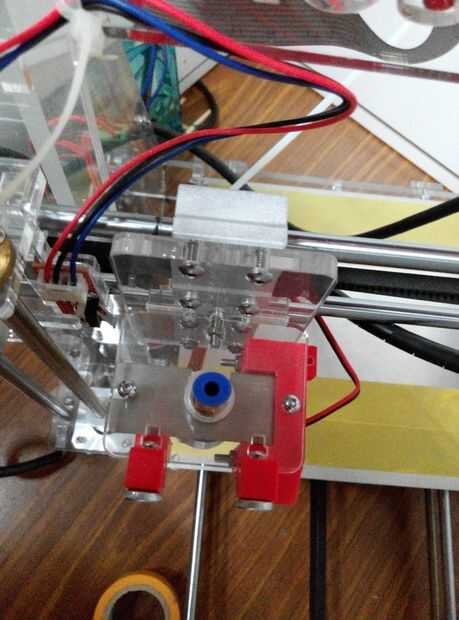

Arreglar el conjunto de la extrusora con M3 x 16 tornillos y tuercas.

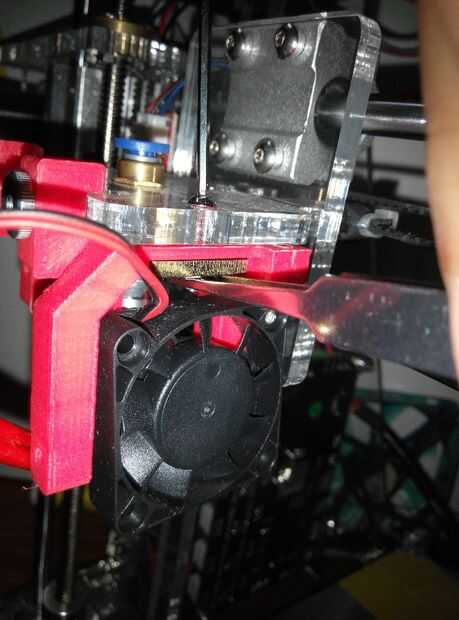

Afloje y quite la tuerca del lado derecho de la Asamblea y deslice la refrigeración ventilador titular se situe en la placa de metal y acrílico de la placa y fijan junto con M3 x 16 tornillo y tuerca, uso de pinzas se requiere. El ventilador puede entonces montarse en el soporte de ventilador enfriamiento con un M3 x 25 tornillo y tuerca.

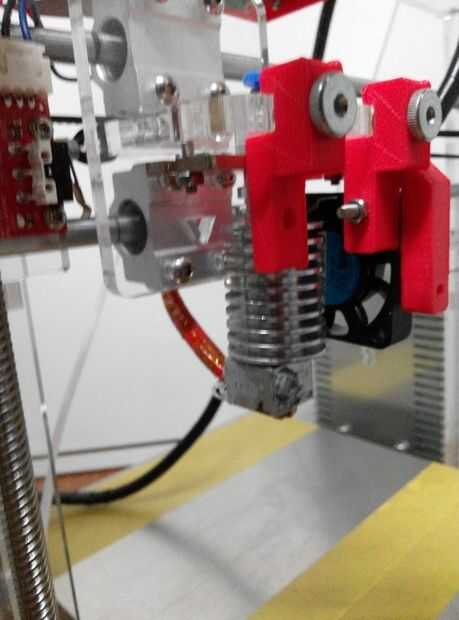

La otra esquina del ventilador de enfriamiento se fija entonces en la derecha soplador ventilador soporte adaptador con un M3 x25 tornillo y tuerca.

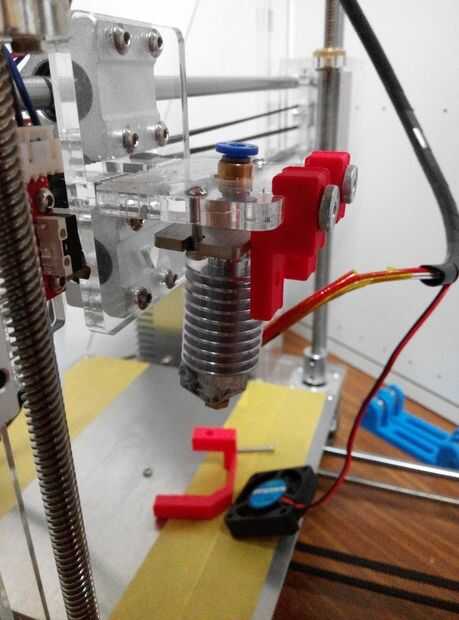

Gire el hotend hasta el cartucho calentador y termistor en el bloque de calentamiento es hacia el ventilador de enfriamiento. Esto asegurará que el ventilador no afecta a la temperatura de hotend drásticamente durante la impresión.

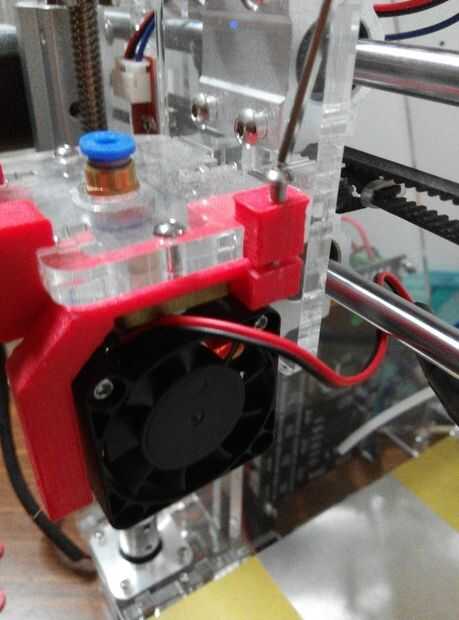

Fijar la abrazadera impresa 3D pequeño sobre el soporte de ventilador de enfriamiento con un M3 x 16 tornillo. El soporte de ventilador de enfriamiento impreso 3D necesita algunos trabajos de biselado del agujero que está unido por la pequeña abrazadera impresa 3D y entonces forzando el tornillo en el orificio para crear hilos. La pequeña abrazadera impresa 3D puede necesitar su agujero para ampliar para permitir que el M3 x 16 tornillo para sujetarse en el soporte de ventilador enfriamiento fácilmente.
