DIY J1772 EVSE (3 / 10 paso)

Paso 3: diseño

Lo primero que quieres hacer al hacer su EVSE es disposición de las partes en el caso y asegurarse de que el caso de que se ha llegado es bastante grande. (Si usted quiere Monte esta fuera conseguir a una NEMA aprobado caso apretado del agua).

Pensé que ser diferentes y montar la mayor parte de mi hardware en un caso que está diseñado para ser un montaje al ras con la pared.

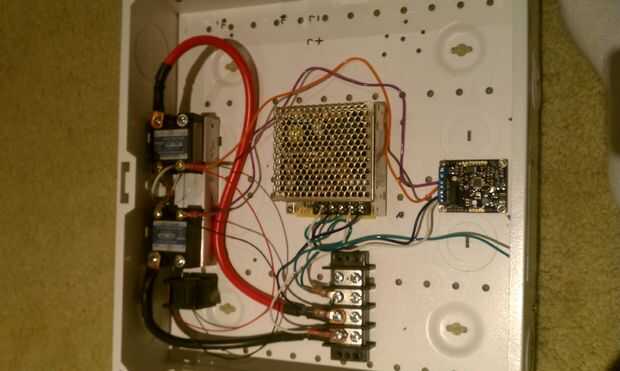

Cuando tengas todas las piezas, posicionarlas en el recinto para que usted puede visualizar la ubicación de donde se van a montar. También es bueno tener en cuenta que puede que desee realizar una HV/HP(High Voltage/High Potential) y un lado LV/LP(Low Voltage/Low Potential). Esto permite solucionar problemas con un menor riesgo de electrocución. Ser seguro para montar la Dona de GFCI (el CR magnetics transformador de corriente) cerca suficiente para el control del tablero para que pueda alcanzar con los plomos de.

Cuando usted consigue todo lo que te gusta, marque los orificios. Esto podrá ser útil más adelante.

El archivo siguiente le dará una idea general de lo que estamos haciendo y debe hacer referencia como es el diseño que vamos de. Es también el esquema exacto para usar un contactor. (Agradecimiento al proyecto EVSE Open para el archivo.)
