Paso 1: Circuito de Transistor PNP
El transistor es un dispositivo que se utiliza para la conmutación. Una entrada muy pequeña permite una salida de corriente muy grande. En el caso del TIP127, se pueden manejar 5 amperios y tiene una ganancia de 1000. Aproximadamente, esto significa que si se va a necesitar manejar 5 amperios su entrada efectiva tendría que ser 5/1000 amperios.
http://www.Electronics-tutorials.ws/transistor/tra...
El transistor PNP es "off" cuando se conecta la base al lado positivo de tu circuito y cuando esté conectado a tierra.
Es bastante inteligente, creo que el cable de acero de la cerradura Conecte el lado positivo del circuito a la base del transistor se utiliza en el candado. Cuando la cerradura se corta, se corta la conexión y la ruta de menor resistencia será a tierra. Cuando la base esté conectado a tierra como esta potencia se suministra a la Arduino
Esta es la parte inteligente de este diseño. Esto significa que sólo utilizaremos alimentación completa durante la pequeña cantidad de tiempo de bloqueo de la bicicleta. El resto del tiempo sólo utilizará la pequeña cantidad de energía utilizada para el transistor de la fuente.

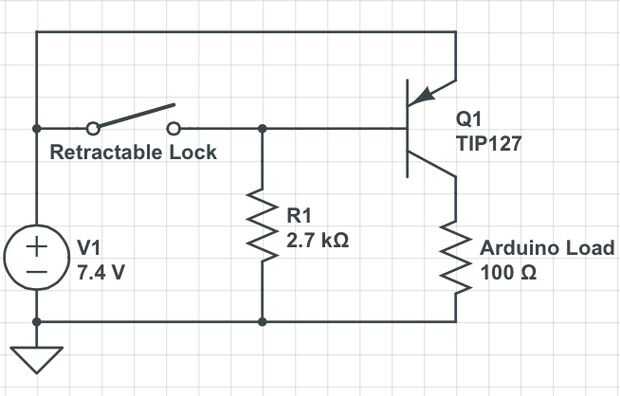

Probar tu circuito de transistor en un protoboard antes de soldar a tu escudo de prototipado Arduino. Durante la prueba su circuito Utilice un interruptor en lugar de la cerradura retractable en el paso siguiente. Con el TIP127 enganche el circuito según el esquema anterior. Si desea utilizar un transistor diferente que el TIP127 lo único que cambiará es el valor de R1.
