Paso 5: Montar el interior del botón

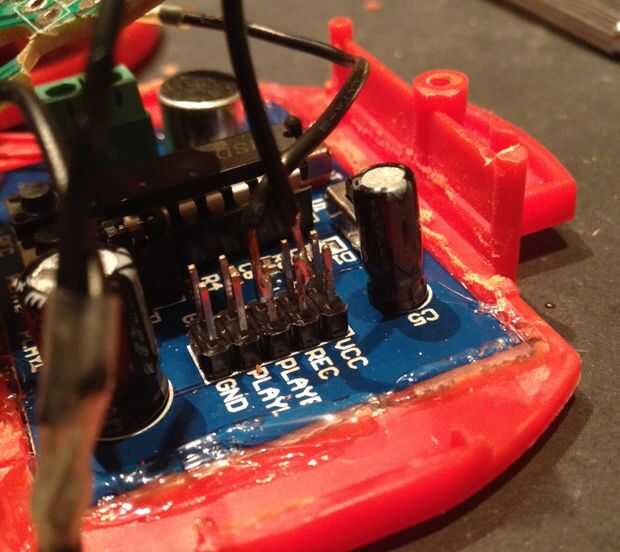

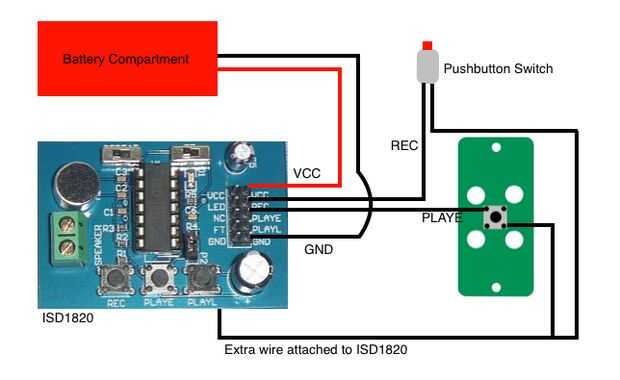

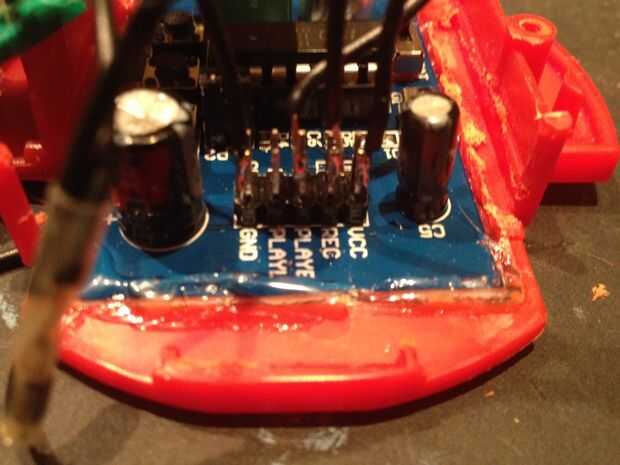

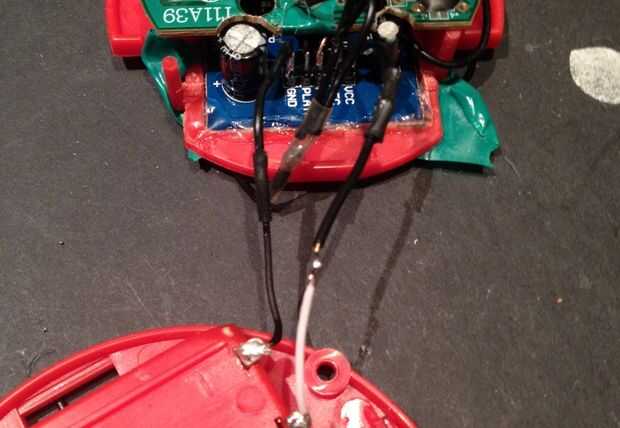

Ahora llega la hora de conectar todo eléctricamente. He incluido un diagrama simple y fotos a esquema de las conexiones, también. Primero, conecte el otro cable de lo 6 x 6 mm x 1 botón de mm con el conector de cabecera en el lado derecho del módulo de grabación con la etiqueta "PLAYE". Esta es una soldadura difícil, y utilizaría el flujo para que sea más fácil (no tengo nada en el tiempo, por lo que es posible hacerlo sin). A continuación, suelde el otro cable de otro pulsador a la cabecera del módulo con la etiqueta "REC." Este también será un poco difícil de soldar. Por último, soldar los dos cables procedentes de pilas de botón a los encabezados "GND" y "VCC" (Asegúrese de observar la polaridad!).
Una vez que hayas conectado todo, prueba de la electrónica. Poner las pilas en su compartimiento y grabar algo manteniendo el pulsador pequeño, solo fijarse. A continuación, pulse el 6 x 6 mm x 1 conmutador mm. Si juega su mensaje, funciona. Si no, verifique todas las conexiones. Sólo procede una vez que todo está en orden de trabajo.

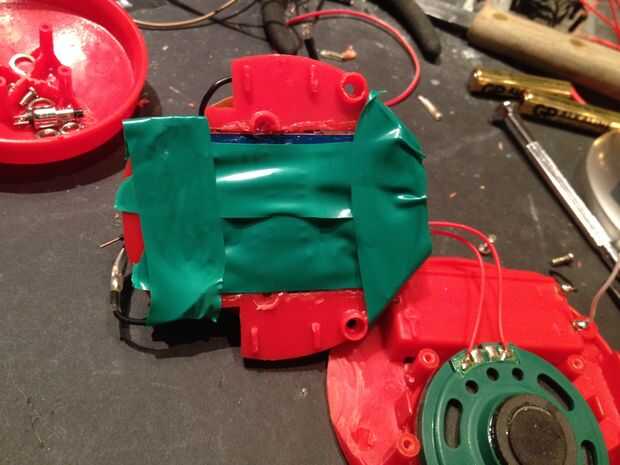

Si todo funciona, atornille el tablero verde que vino con el botón atrás en su lugar (sobre el Consejo del módulo de grabación azul). Luego, coloque el altavoz (fijado a la tarjeta de módulo de grabación) en la ranura en la parte inferior de la cubierta del botón. Pegar el conjunto superior (con placas de circuito impreso) en la parte inferior (con el altavoz y las baterías). Asegúrese de que ha orientado la manera correcta!
