DIY cargador de escritorio Sony Xperia Z (3 / 6 paso)

Paso 3: bajo cubierta

Para la cubierta inferior tenemos que medir de la izquierda donde los pogo pins ser al colocar. Bueno, el pogo pins tienen 3mm de ancho en el teléfono. Los agujeros que vamos a perforar son donde los conectores va a salir. Así que usted necesita para asegurarse de que los conectores tocan los pines pogo. Perfore un pequeño agujero con el taladro de la mano de PCB para cada perno del pogo, así que aquí nos taladre dos agujeros.

Estoy a falta de fotos porque este fue mi proyecto de año pasado. Actualmente lo estoy usando pero no voy a poder él no más. En cambio, voy a hacer otro uno cuando tengo repuesto unidad PC cubre :)

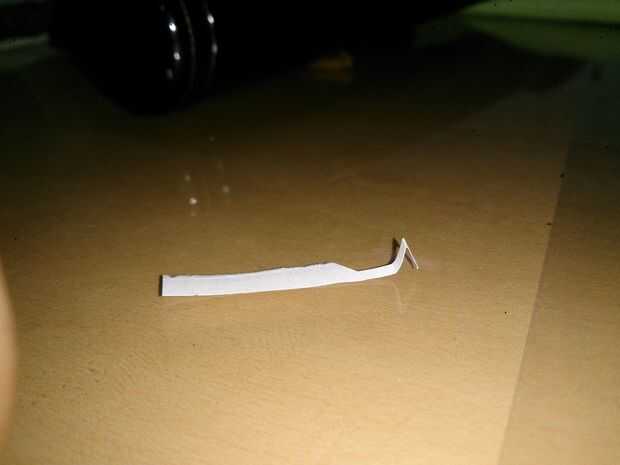

A continuación proporciono algunas fotos de ilustración para los conectores con un pedazo de papel.

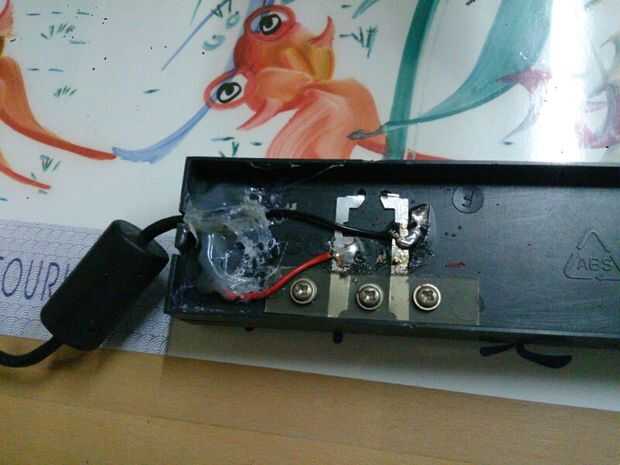

Como se puede ver, la parte inferior es bastante desordenada. Los conectores de plata son difíciles de soldar, por lo que los cambié a los de cobre. Que se forman con las tijeras, doblado para arriba a través de los agujeros que ha perforado.
Al principio que quiero solo pegamento con pistola de pegamento caliente, pero entonces se cruzaron en mi mente que se pondrá caliente cuando carga y pegamento caliente se derretirá. A continuación, utilizar una regla de plástico roto (o cualquier plástico duro) y algunos tornillos para sujetar los conectores en su lugar.

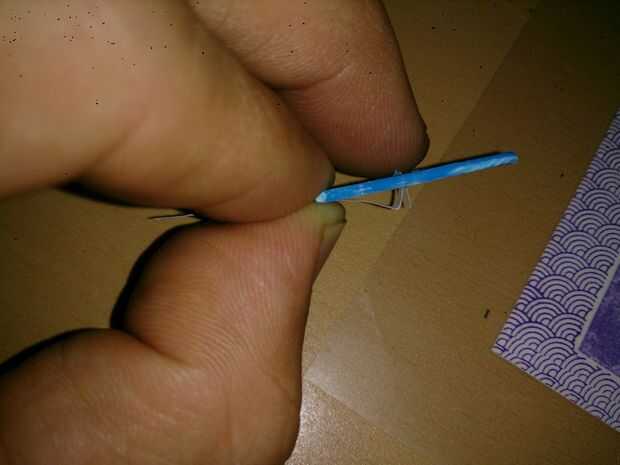

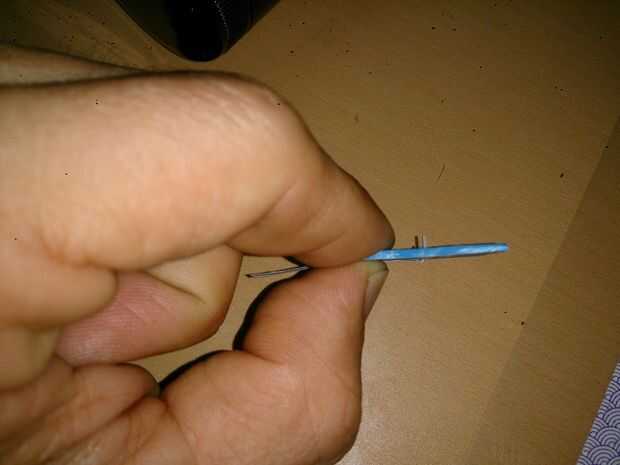

Mi pulgar actúa como la regla de plástico rota sosteniendo los conectores en su lugar. El plástico azul actúa como la parte superior de la cubierta inferior donde nos Taladre los orificios. El conector demuestra para arriba un poco y saltará hacia abajo cuando el teléfono está en la parte superior.

Ahora es el momento de soldar el cable de usb a los conectores. Si se utiliza cable de ratón, cable rojo va al conector izquierdo, mientras que el cable negro va a la derecha. No utilice los cables verdes y blanco. Cuando se mantiene su retrato del Xperia Z, alto pogo pin es positivo (cable rojo) y el inferior es tierra (cable negro).
Recuerde que esto es para el Xperia Z, para otros teléfonos que debes buscar la polaridad de sus pines pogo.

Corte un pequeño agujero a la izquierda para el cable usb para pasar. Luego péguelo con pegamento caliente.

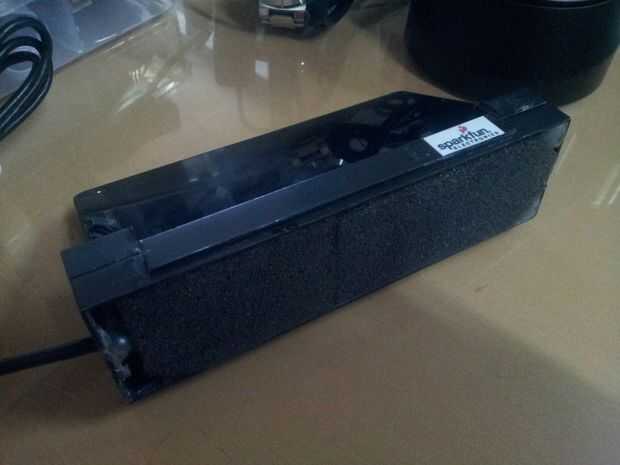

Cubrir el fondo con espuma gruesa o cualquier cartulina para evitar electocuted cuando se junten los cables o conectores.
