Paso 6: Sacando a los lados del eje
Está listo para formar el eje y las juntas hacia fuera, un sistema en un momento.
Por favor, mira todas las fotografías cuidadosamente. (Construcción de este eje es hecho mucho más fácil que dijo).
La primera imagen identifica las tarjetas, numeradas de 1 al 5.
Tenga en cuenta que el tablero 3 (en el centro) debe estar siempre en un ángulo de 90 grados a nivel del suelo.

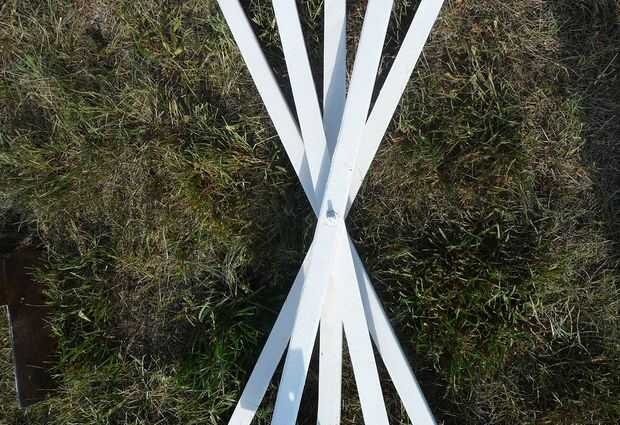

Comienza por empujar el fondo del tablero #1 (la más cercana a usted) a la izquierda de la Junta de centro, luego empuje la parte inferior del tablero #2 hacia la derecha de la tabla del centro.
A continuación, llegar a detrás de la Junta de centro y Junta de empuje #4 hacia fuera a la derecha un poco más allá del tablero #2. Luego empuje Junta #5 hacia fuera a la izquierda un poco más allá del tablero #1.
(Ver fotos para obtener ayuda.)

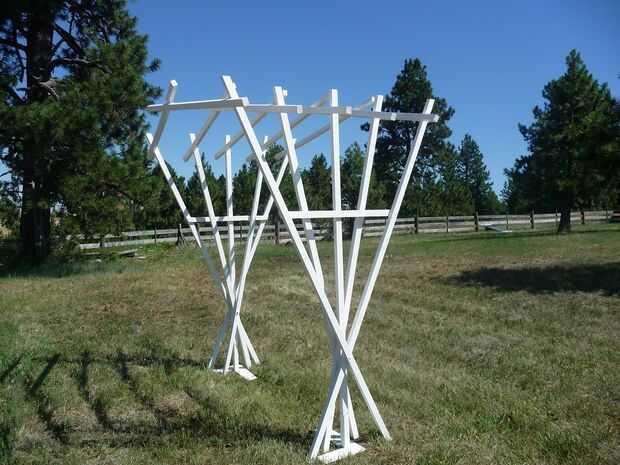

El lado del eje de la empezará a parecerse a un ventilador... ¡ YAY! ;-D
Ahora es tiempo de ajustar los tableros laterales y abanico para alcanzar la profundidad de Copa de 4' 4" en la foto.
(Te estaremos principalmente usando mediciones lineales... sin embargo, habrá un par de referencias de ángulo inevitables.)
Desde la BASE, Mida hacia arriba la media junta a 78"(6' 6 '') y lápiz una X allí.
Entonces espacio/ventilador a tablas #1 y #2 12" de la Junta de centro en el 78" lápiz marca horizontalmente a nivel del suelo
A continuación, espacio/ventilador tablas #4 y #5 a 12" pasado tablas #1 y #2, también horizontal.
Ahora apriete el perno del eje y utilice la moldura corta para asegurar los ángulos del ventilador:

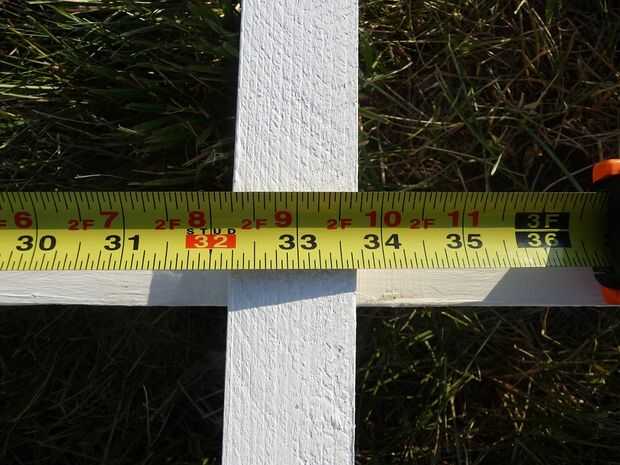

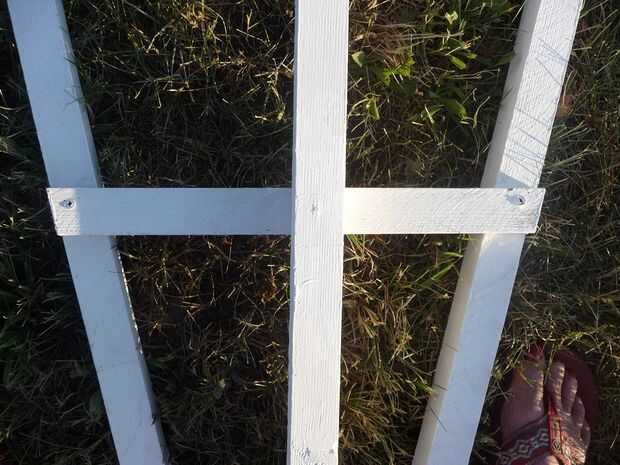

En la Junta de centro, mida 32" hacia arriba del eje. Deslice el pre corte 17" pieza de moldura entre tablas 1 y 2, apoyada en la Junta de centro. Usar el taladro y tablaroca tornillos para fijar la moldura de apoyo. Entonces voltee el ventilador lado y atornillar la moldura de apoyo a los tableros 1 y 2.
Habrá aproximadamente 1/2" de madera que sobresalen a cada lado del tablero de 1 y 2. Recorte.

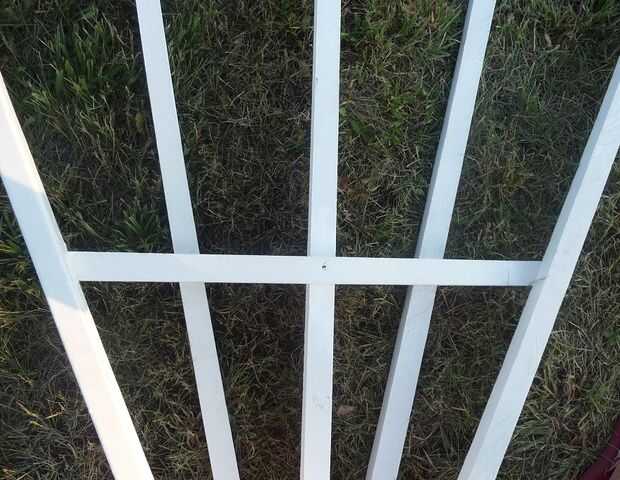

Repita las instrucciones anteriores con precorte 31" pieza de moldura, deslizamiento hacia arriba entre tablas 4 y 5, apoyada en la Junta de centro. Atorníllelo en flip luego el ventilador encima otra vez y atornillar la moldura de apoyo a las placas 4 y 5.
Una vez más, habrá aproximadamente 1/2" de la proyección que debe ser cortado.

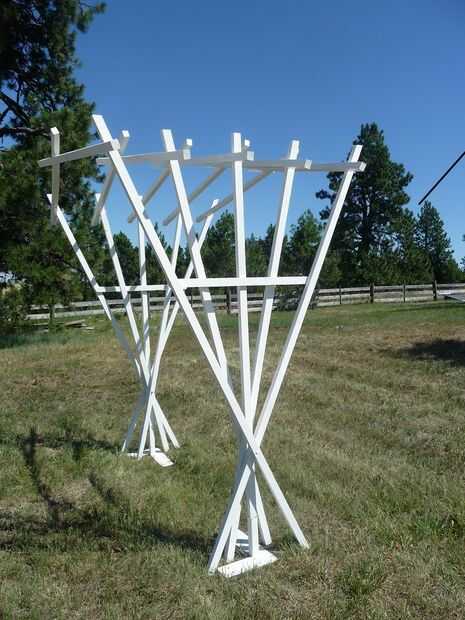

Usted ha hecho a un lado de su eje. Para hacer el sitio opuesto, simplemente alterne juntas #1, #2, #4 y #5 en la dirección opuesta. Por ejemplo: #1 y # 4 serán empujadas derecha del centro en lugar de la izquierda. Tablas #2 y #5 serán empujadas a izquierda en vez de derecho.
Esto hará que tan fácil de medir correctamente la cubierta de cenador.
