DIY Android Control remoto coche con Arduino (5 / 9 paso)

Paso 5: Configuración para Arduino y escudos

Le configuramos el Arduino UNO, Cytron G15 escudo Cytron XBee Shield como el control del coche en este paso.

1. Conecte los dos cubo servo junto, el conector macho del conector hembra (servo de cubo están conectados en serie es decir encadenadas).

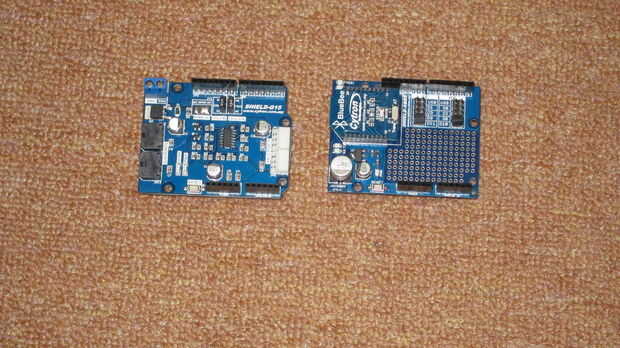

2. setup Cytron G15 escudo: establecer el puente a bordo para seleccionar D3 y D2.

3. setup Cytron XBee escudo: establecer el puente a bordo para seleccionar D11 y D10.

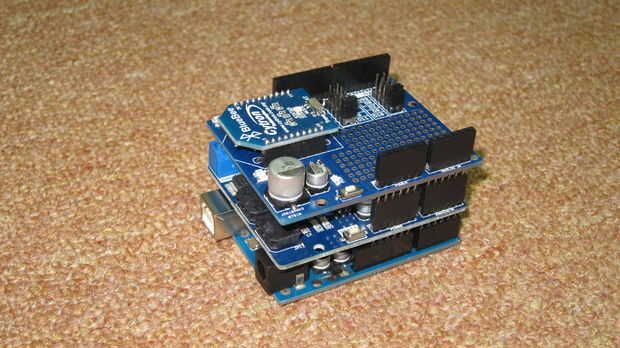

4 Coloque el escudo de Cytron G15 en Arduino UNO entonces Cytron XBee Shield en escudo de Cytron G15.

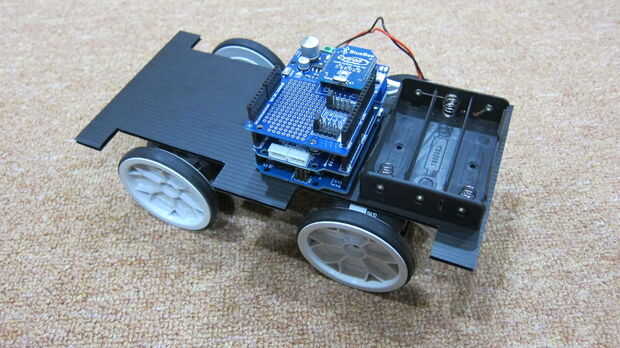

5. fijar la posición de la pila de Arduino y unidad de alimentación a la base con cinta de doble cara en el otro lado de la base (frente a la superficie donde estaban pegados cubo Servo).  Por favor poner más peso en el lado del cubo Servo (ver la cuarta foto donde ambos pack de batería y pila de Arduino se colocan cerca del lado del cubo Servo).

6. programar el Arduino UNO (descargar la fuente de código a continuación, compilar y descargar el Arduino UNO).

7. Enchufe el la izquierda sobre conector de Servo de cubo para el escudo de Cytron G15.
