Paso 2: sistema de entrega de energía impresa 3D
Desde una perspectiva de hardware, tienes que comprar 2 sets de piezas. Un sistema para montar el motor y el otro para la transmisión de potencia de su motor a las ruedas. En este paso te mostrará cómo elegir el hardware para el sistema de suministro de energía.
Primero se debe decidir cómo desea entregar poder a las ruedas. Hay 2 formas comunes de hacer esto. La más popular forma de hacerlo es a través de correas y poleas de sincronismo. Pensar en el tipo de los utilizados en el movimiento eje de impresora 3D. Este método es relativamente barato y usted puede impresión 3d las poleas a ti mismo. La alternativa es usar cadenas y piñones, el tipo de los utilizados en bicicletas. Piñones son mucho más difíciles a la fuente y los precios de ellos son mucho más altos, pero podrían ser más durables que un cinturón en el largo plazo. Personalmente no he tenido un problema con el sistema de la correa todavía.

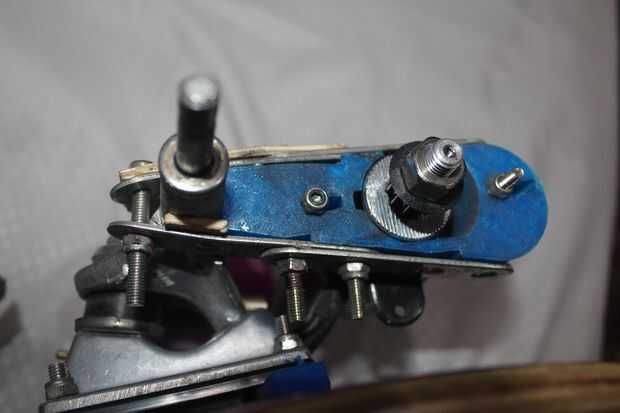

Fui con el sistema de entrega de poder de correa. Dependiendo el motor que elija, tendrá que bajar la velocidad pero aumenta el par. Usted debe apuntar para un equivalente nivel de esfuerzo de torsión de un 80 -100 kv motor (si son alrededor de 60-70 kilos los 100 kv es suficiente. Si es más pesado, objetivo 80). Será la fórmula para calcular la ración de reducción de engranaje (motor kv 80 o 100). Ya que yo peso 60 kilos y tenía un motor kv 330, usé una Reduccin de 3,5. Esto significa que, para cada 3,5 veces el motor gira, la rueda gire una vuelta.

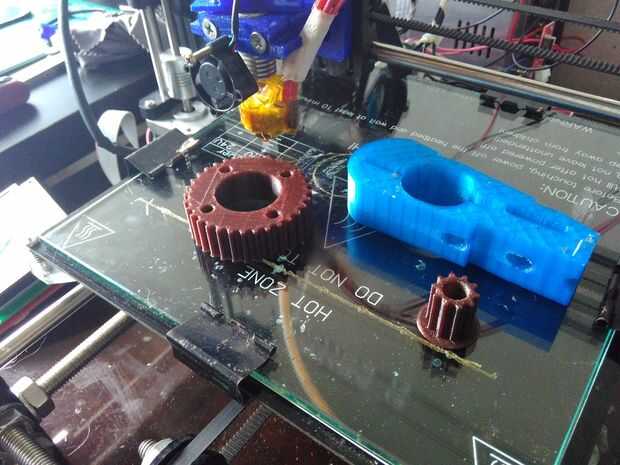

Ahora a escoger realmente el hardware. Basado en el eje del motor, escoger el número de dientes que tendrá usted la polea. La ración de reducción del engranaje, polea en las ruedas será el valor de la reducción de engranaje * número de dientes en la polea del motor. En mi caso, el motor tiene 10 dientes y la rueda tiene 35 dientes.
Armado con esta información, deberás elegir el cinturón. Elegí una correa HTD-5 como tiene mayor espacio entre los dientes que la mayoría de las otras correas y esto ayuda a prevenir contra la banda de deslizamiento. También previene desgaste a largo plazo.
Ahora vaya a este sitio Web - http://sdp-si.com/estore/centerdistancedesigner/
Ese sitio web allí ayudaría a elegir el número exacto de los dientes basado en la distancia desde el centro de las ruedas al centro del motor. Basado en el número de dientes que calculado anteriormente.
He comprado mi correa de 48 diente a través de Taobao que dio lugar a un correa cuesta unos 5$ felpa envío. El sitio web sobre también (sdp-si) también vende estos cinturones, pero cuestan entre $ 15-20. Los cinturones de Taobao de chino eran grandes y no tengo queja haber montado durante muchos km.
