Diversión con foto montaje - episodio 4 (2 / 4 paso)

Paso 2: Prueba de módulo

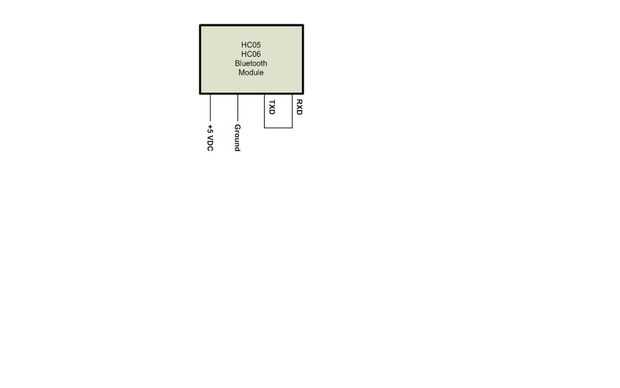

Una de las cosas agradables sobre los módulos de Bluetooth es que se puede probar sin necesidad de una conexión a una foto u otro microcontrolador. Los requisitos eléctricos son indicados. Entonces puede interactuar con el módulo Bluetooth ya sea con tu PC o con una aplicación en su teléfono o tableta. Si utiliza un PC con Windows con un adaptador Bluetooth, ir a dispositivos e impresoras y haga una búsqueda para el módulo de Bluetooth. El número de pin por defecto es 1234. Después de eso, Windows debería buscar software de controlador y asignarles COM dos puertos. Sólo uno de los puertos COM es para la comunicación real con el Bluetooth por lo que tendrá que tratar en su programa de terminal para encontrar el adecuado. En su programa de terminal configura el puerto COM a 9600 baudios, 8 bits, sin paridad, 1 bit de parada y sin control de flujo. En la configuración que se muestra arriba, deberá ver cada carácter que escriba se hizo eco de nuevo a usted. Eso es porque los pernos Bluetooth TXD y RXD son puesto en cortocircuito juntos. Eso quiere decir que el Bluetooth recibe la señal de Bluetooth de la PC, envía hacia fuera el TXD (transmitir datos) terminal, recibe en el RXD (recibir datos) transmisiones nuevo a tu PC y terminal.

Si prefiere utilizar una aplicación de teléfono o tableta, doy fe que hay varios disponibles para Android. No estoy familiarizado con productos de Apple así que tendrás que comprobarlo por su cuenta. Los dos que he usado son "Bluetooth Terminal" por Juan Zambrano y "Controlador de Bluetooth Serial" por próximos prototipos. "Controlador de serie Bluetooth" le permite configurar un teclado virtual y establecer sus propias cadenas de comando para cada tecla. A hablar más sobre eso en el siguiente episodio cuando utilizamos realmente Bluetooth para controlar algo. Para propósitos de prueba, "Bluetooth Terminal" es el que quieras.
