Diversión con foto montaje - episodio 2 (1 / 4 paso)

Paso 1: Hardware

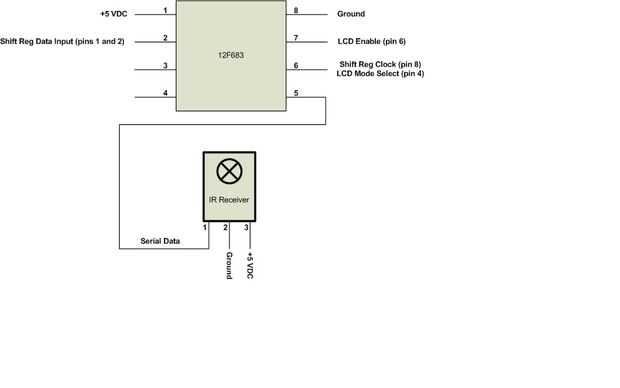

Las conexiones de hardware se muestran en el diagrama anterior. La interfaz de la pantalla de LCD de 1602 se basa en el hardware y software detallados en el episodio 1 para que detalle no se muestra aquí. La única diferencia es que los pines PIC para el LCD y el cambio de registro fueron trasladados para que propósito especial un pin PIC podría ser utilizado para esta aplicación. El receptor de infrarrojos que utiliza vino de uno de esos tableros de panel frontal DVD rotos que tengo. Si no tienes ahí uno puede comprar un receptor IR por menos de un dólar. Uno de mis lugares favoritos en línea para las piezas hobby es Tayda electrónica pero hay un montón de buenos sitios por ahí. Asegúrese que el receptor IR tiene los tres pines que se muestra en el diagrama y que recibe en la frecuencia de 38 kHz. Debería ser fácil de encontrar ya es la versión más común disponible.
