Paso 1: RTC I2C módulo
El módulo I2C que tengo es similar a la que se muestra aquí. Los pasadores son autoexplicativos, pero hay un par de cosas a destacar en este módulo. El tablero viene con una dirección predeterminada de I2C de 68 hex para el RTC y 57 hex de la EEPROM serial. Hay tres juegos de almohadillas de soldadura en la junta con la etiqueta A0, A1 y A2. Ésos se pueden utilizar para cambiar la dirección de la EEPROM por cortocircuitos a través de uno o más de los conjuntos de la almohadilla.

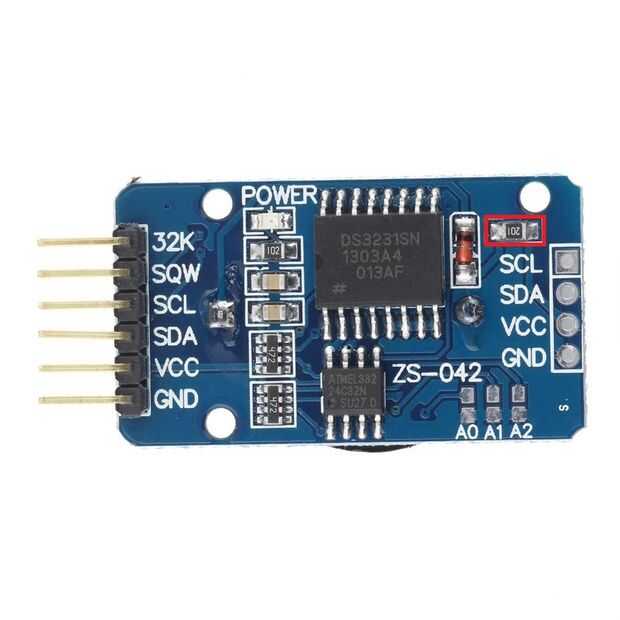

En la imagen de la junta puede ver un rectángulo rojo que describe una resistencia de montaje superficial. La razón por la que se señala es que el módulo está diseñado con un circuito simple de carga de la batería que se supone que es un tipo de 3,3 voltios de litio-ion. La Junta que recibió tuvo en cambio una batería no recargable de litio (CR2032). En este caso, la batería tampoco tiene que ser reemplazado con el tipo recargable o el resistor en el tablero debe ser extirpado. La manera fácil de sacarlo es cortar la resistencia por la mitad con un cortador de alambre y luego desoldar cada mitad de la tabla. He incluido copias de documentos PDF aquí que tienen las especificaciones para la RTC y la EEPROM. El tercer archivo PDF contiene el esquema del módulo.
