Diversión con foto montaje - Episodio 21 (1 / 5 paso)

Paso 1: Humedad y temperatura módulos

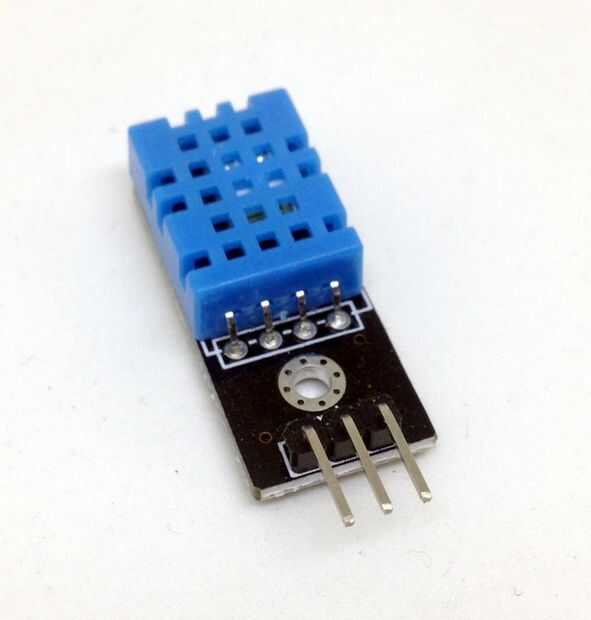

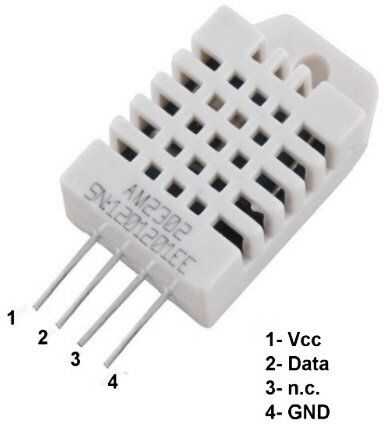

Como se puede ver en las fotos, hay básicamente dos versiones físicas de los módulos de DHT-11/DHT-22/AM2302 comúnmente disponibles. En la primera foto tenemos el módulo desnudo con cuatro clavijas. Como puede verse, el pin 3 no tiene conexión. Este módulo requiere que un resistor (típicamente 4.7 k) desde VCC a añadirse el pin de datos para proporcionar un nivel lógico alto cuando el pin de datos no esté siendo conducido por el PIC. En la otra imagen podemos ver que el sensor ya viene montado en un pequeño tablero de PC y tiene sólo los tres pernos necesarios para la alimentación y de datos. También ya tiene un 4.7 resistencia k conectado entre VCC y la línea de datos en el tablero.

Otra cosa a tener en cuenta es que ambas versiones físicas están disponibles para cada uno de los sensores. La DHT-11 y la función de DHT-22/AM2302 en la misma forma básica pero el DHT-22/AM2302 tiene mejores especificaciones y rangos más amplios para la temperatura y humedad, incluyendo temperaturas negativas.
