Paso 2: teoría!

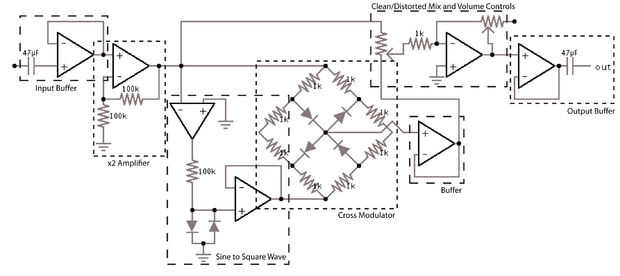

Este circuito puede dividirse en siete piezas básicas, como se muestra en la primera imagen...
La primera etapa, el búfer de entrada, asegura una alta impedancia de entrada del circuito evitar cualquier degradación de la señal. El primer condensador bloquea cualquier entrada DC offset en la señal, y el valor de ese capacitor fue elegido para asegurarse de que la gama de frecuencia bajo atraviesa inafectada.
La segunda etapa, la x2 amplificador, es un simple amplificador sin inversión que duplica la amplitud de la señal de entrada. La salida de este amplificador es enviada a tres de las etapas posteriores.
El seno con el paso de la onda cuadrada tiene la salida (que es una superposición de ondas sinusoidales) de la x2 amplificador y convierte la señal en un cuadrado de la onda con la misma frecuencia base de la señal original. Lo hace enviando primero la señal en un amplificador operacional configurado como comparador; porque la señal va a la entrada negativa, cuando la señal tiene un voltaje positivo el amp op salidas su máxima tensión negativa y cuando la señal tiene un voltaje negativo el amp op salidas de su máxima tensión positiva. Así obtenemos una tensión de salida de tiempo-que varía que conmuta entre + 9V y - 9V (las tensiones de alimentación para los amplificadores op). La resistencia de 100 k sirve para limitar la corriente del amplificador comparador op. Los diodos y luego enganche el cuadrado a entre ~ +-1V. Esta plaza limitada onda entonces se envía a través de otro buffer para que la señal no sag.

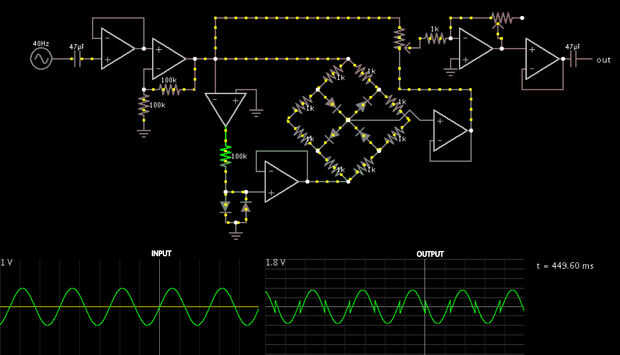

La onda cuadrada y la señal original que sale de la x2 etapa del amplificador son ambos alimentan en el modulador de Cruz *. Esta parte del circuito multiplica las señales de entrada dos juntos (multiplica en el dominio del tiempo, o convolutes en el dominio de la frecuencia) para producir formas de onda extraña, como puede verse en la segunda imagen (la simulación de este circuito y los esquemas fueron creados en el subprograma increíblemente impresionante de Falstad simulador de circuitos analógicos, http://www.falstad.com/mathphysics.html).
La señal resultante entonces se alimenta en otro buffer para que la señal no sag.
Este Loco señal y la señal original (de la x2 amplificador) entonces se combinan mediante un potenciómetro (el control del 'Mix') y enviada a un amplificador de salida (cuyo volumen de salida se controla con el potenciómetro de "Volumen").
La señal final es enviada a un búfer de salida para la impedancia de salida baja y luego pasa a través de un condensador de bloqueo DC final antes de ser enviado a la salida.
Circuito modulador Cruz vino de "Comparación de los moduladores del anillo sin transformador y moduladores" por Zdenek Mack, publicado en la Radio y el ingeniero en electrónica, vol. 44, núm. 8, agosto de 1974
