Paso 2: Piezas + cableado / Asamblea
Marco-
marco actualmente es corte de tablero del MDF de 3,2 mm, pronto a ser 3D impreso láser. Adjunto puede encontrar el archivo de illustrator del diseño.
.
Cableado

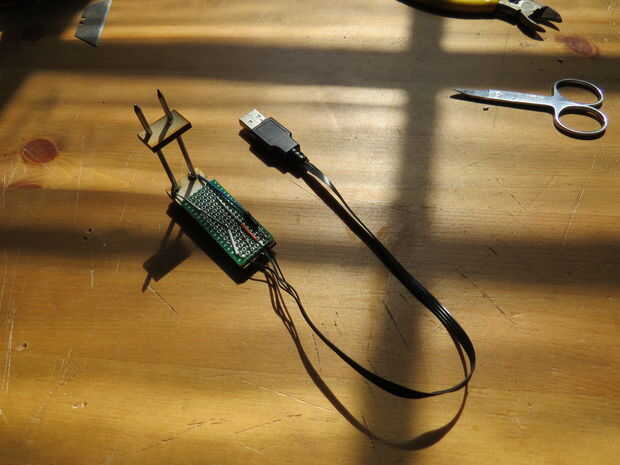

Si la notificación LED, el aparato sensorial se adapta perfectamente a un conector USB macho, necesitando sólo 4 pines.
.

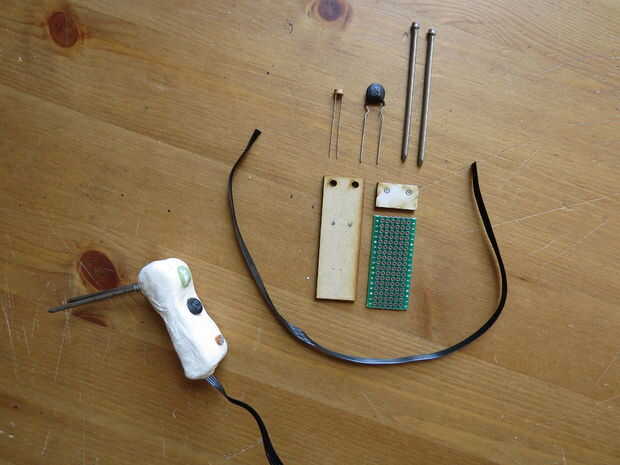

1 x 1 x 1 x puntas de prueba de suelo LDR NTC
comenzar con la instalación de las sondas de suelo a través de los orificios de la plancha de madera.
luego conecte primero el NTC y LDR en la parte superior.

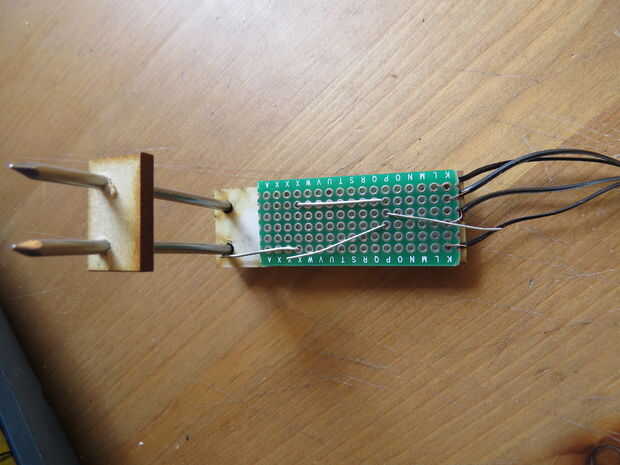

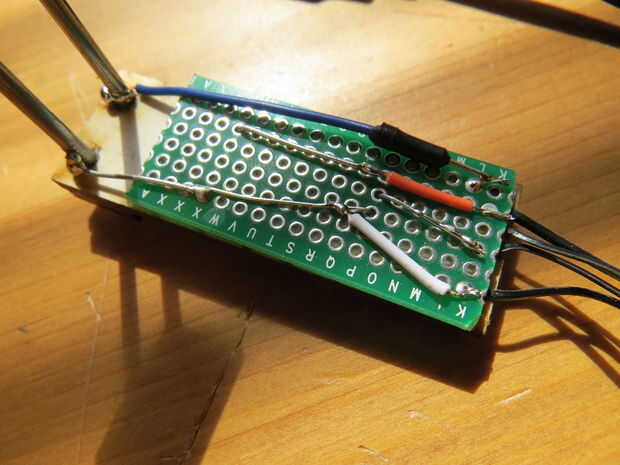

a continuación usted puede elegir utilizar un protoboard, esto ayuda a todo a permanecer más estable

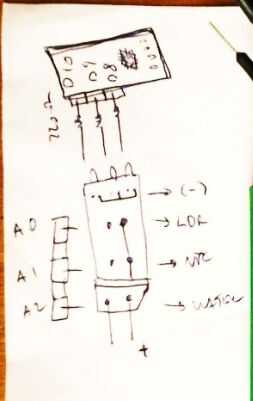

Coloque una pierna de cada sensor juntos y a 3.3V
Fije cada otra pierna de sensores a la entrada en el arduino analógica correspondiente.
--
4 x leds de 3 mm (R, G, B, Y) - esta sección es opcional, es un nuevo diseño que estoy trabajando en donde la notificación LED están en el aparato sensorial también. funciona, pero no lo he probado con este tiempo suficiente aún. sólo tienes que seguir los esquemas de cableado más arriba.
Conecte todos - negativo las piernas de LEDs juntos
conectar + piernas de cada LED a los correspondientes digitales salida de arduino - recordar las resistencias de cada uno...
--

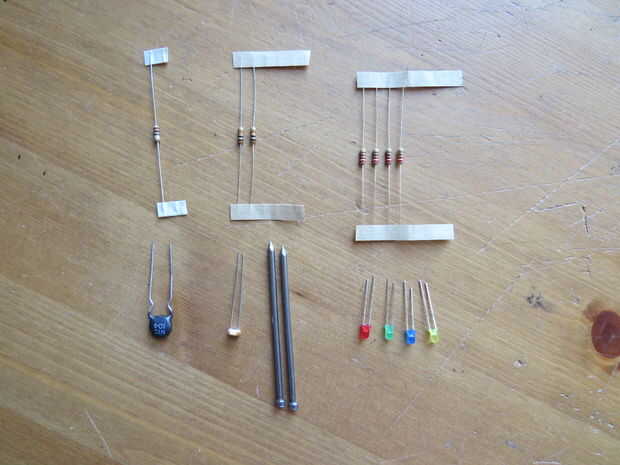

2 x 10 K + 1 x 10 + 4 x 220 ohm resistencias - normalmente atribuyo las resistencias en el otro extremo a la placa para ahorrar espacio. pero puede mantenerlos en el dispositivo, así si desea intentar una versión diferente, aunque no sé cómo mantendrá las resistencias con el tiempo.
colocar resistencias de 10K ohm para sondeos de suelo y LDR
Conecte la resistencia de 10 ohmios a NTC
conectar resistencias 4 x 220 ohmios para cada uno + pierna positivo de los LEDs.
--
Asamblea

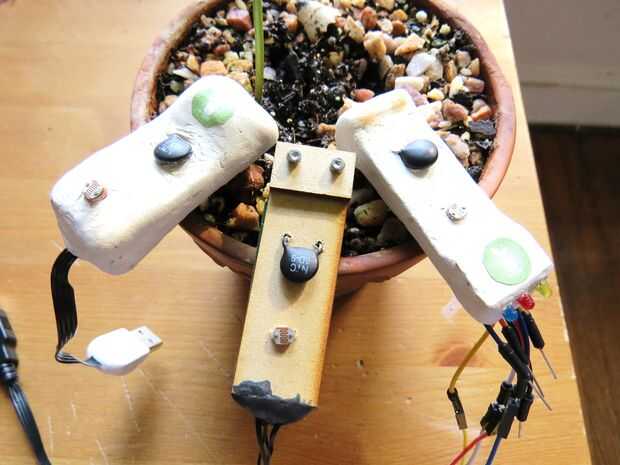

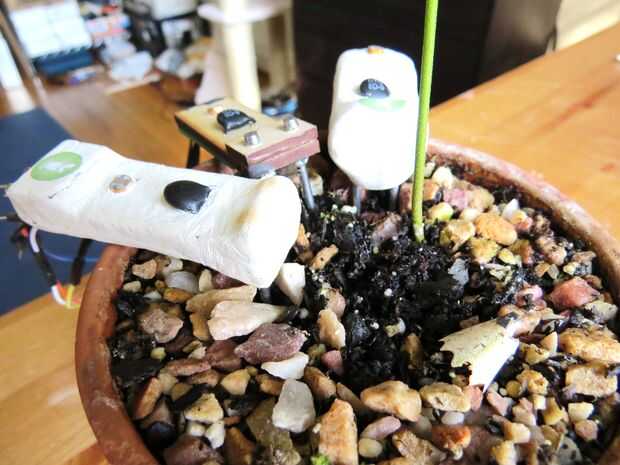

después de que termine de soldar y probado el producto y asegúrese de que trabaja, ahora es hora de darle una buena cubierta protectora con paperclay o puede utilizar otros productos de "secar la arcilla".
