Paso 1: Requisitos, especificaciones y materiales
Requisitos

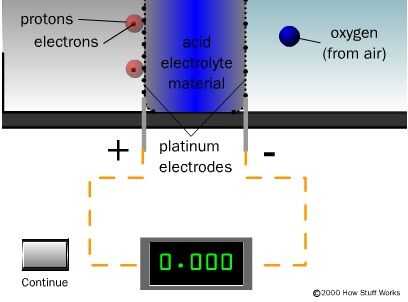

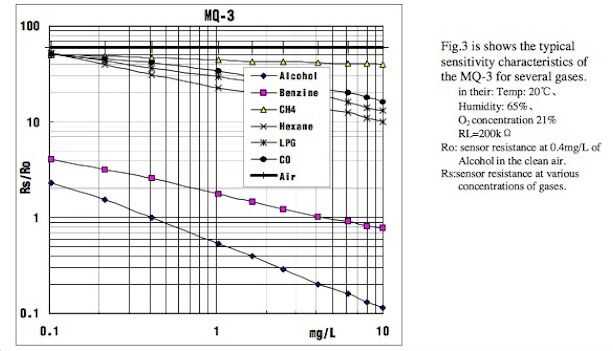

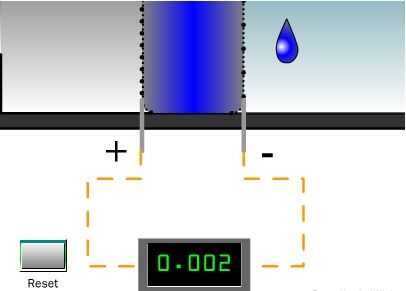

Con precisión niveles de alcohol sangre nivel de medida de reales aproximadamente en el rango de concentración de 0.04 mg/L - 4,0 mg/L alcohol y otras BAC puede obtenerse utilizando un sensor de alcohol de oxidante. Nuestro sistema medirá los valores necesarios del BAC al llegar a determinados umbrales. Cuando el BAC superior a 0,08, hemos desarrollado una curva de calibración para ofrecer más resolución. Además, nuestro dispositivo tiene un mecanismo uno mismo-calibración que mide constantemente el contenido de alcohol del error y nuestras mediciones corrigen cualquier discrepancia.
Especificaciones
El sensor está compuesto por un micro tubo cerámica AL2O3, dióxido de estaño (SnO2) capa sensible, medición de electrodos y el calentador están fijados en una costra de plástico y red de acero inoxidable. El calentador provee condiciones de trabajo necesarias para el trabajo de los componentes sensibles. El MQ-3 sobres con 6 pines, 4 de ellos son utilizados para obtener las señales y otros 2 se utilizan para proporcionar calefacción actual.
MQ-3:
Calentador voltaje = 5.0 V + /-0,2 v
Resistencia calentador = 31 ohmios +/-3 Ohms @ temperatura ambiente
Detección de resistencia = 2000-20.000 ohmios
Temperatura de operación = 20 grados C
Humedad de operación = 65%
Lista de piezas con hojas de datos
a. Sensor de Gas MQ-3
(Hoja de datos) http://www.digikey.com/Product-detail/en/605-0001...
(Formulario) https://www.Parallax.com/sites/default/files/Down...
b. rango de potenciómetro con carga 100 K-470 K ohmios
(Hoja de datos) http://www.BOURNS.com/data/global/pdfs/3362.pdf
(Formulario) http://www.digikey.com/Product-detail/en/3362R-1-...
c. la batería DC de 9V
d. Arduino Uno y teclado LCD Shield para Arduino (LinkSprite)
e. cables de protoboard pequeño y
f. caja de plástico para Arduino (LinkSprite)
