Paso 2: El circuito

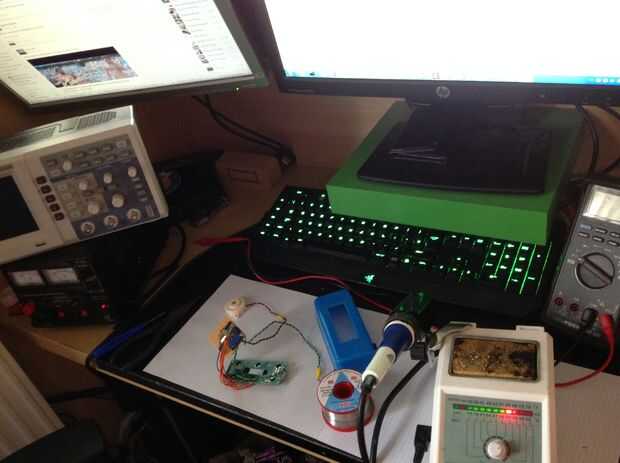

Mi circuito de prototipo se puede dividir en dos partes. El microcontrolador Atmega328 que tiene su trabajo de interconexión con el LCD y el adaptador usb a serie que conecta a la computadora. El circuito de producción utilizará el Atmega328 y el microchip FTDI FR232RL como el convertidor usb a serial sin embargo el chip FTDI es para montaje en superficie y requiere una producción PCB, razón por la cual he utilizado el adaptador.

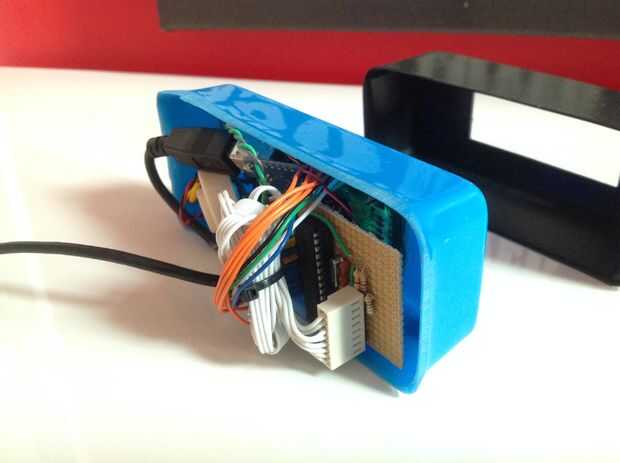

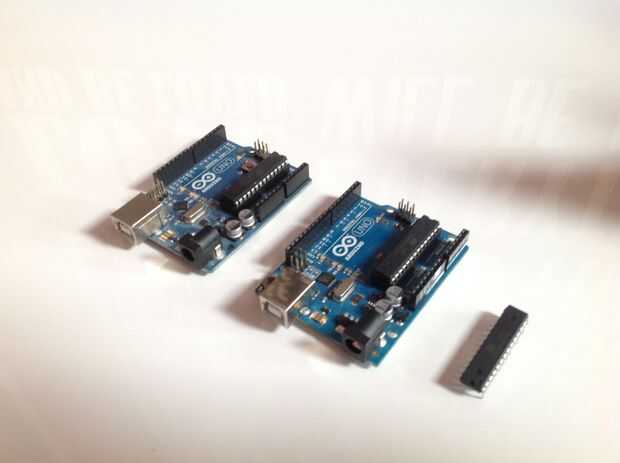

Las placas Arduino Uno/Duemilanove utilizan el mismo microcontrolador y presentan una acumulación de usb a serial para conectar al ordenador. Puede utilizar una placa de Arduino para reemplazar el circuito desde el principio de construcción.

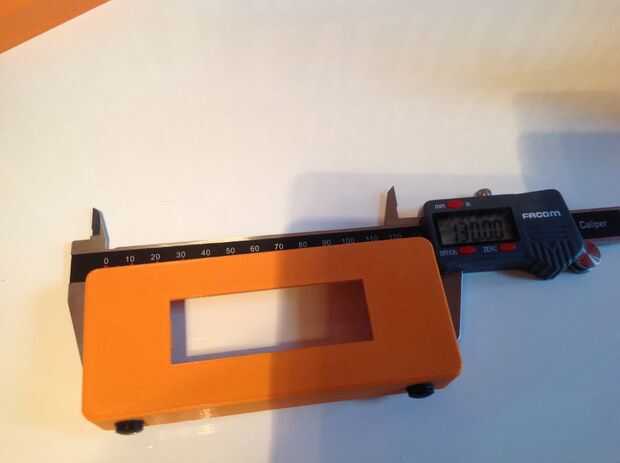

Noteu utiliza un 16 x 2 LCD y un zumbador piezoeléctrico a la pantalla y las notificaciones de alerta a usted. Usted puede conectar un LCD y piezo beeper para tu placa Arduino bastante fácilmente y mostrar las cosas inmediatamente! Arduino proporcionan una gran guía para configurar tu Arduino con una pantalla LCD.
Página de Arduino sobre la configuración de la pantalla LCD: http://arduino.cc/en/Tutorial/LiquidCrystal
Gorjeo de LCD: http://www.ebay.com/itm/1602-16x2-Character-LCD-Di...
Beepers de Piezo se pueden encontrar en casi cualquier tienda de electrónica.
