Dispositivo de entrenamiento de movilidad motorizados para niños pequeños (5 / 14 paso)

Paso 5: Electrónica: energía

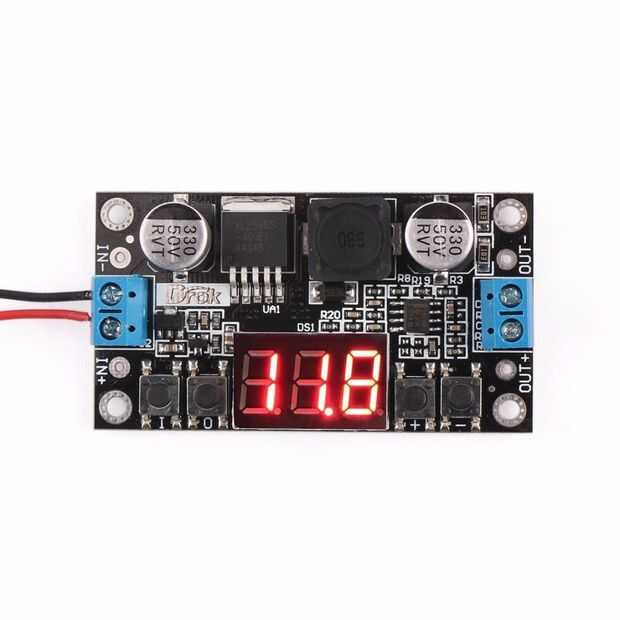

Conecte el regulador de voltaje a la placa de circuito según la ilustración en el paso 3. Conecte la batería al circuito con el cable de batería incluido y encender el circuito. Debería ver el regulador de voltaje Mostrar la luz hacia arriba, indicando la tensión de entrada (ver imagen). La "O" botón en el regulador de voltaje, esto muestra la tensión de salida. Pulse "+" o "-" para sumar o restar el número hasta que la pantalla muestre la 9.0. Esto asegura que eso 9V se suministra a la placa Arduino.

Apagar el circuito.

Conectar al jack de barril del regulador de voltaje de la placa Arduino. Siguiendo la ilustración en el paso 3, conecte los cables de conexión a tierra (negro) de la placa de circuito a la - entrada (negativa) en los escudos del motor y los cables de alimentación (rojo) de la placa de circuito para la entrada (positivo) en los escudos motor +.

Encienda el circuito.

El botón en las pantallas de motor, usted debe ver un LED rojo con una luz encima. Hacer lo mismo con el botón B, debería ver un LED rojo etiquetado B enciende para arriba. Ahora ha desarrollado con éxito la electrónica!
