Paso 3: Cableado del Sensor de la puerta y LED indicador de
Transmisor:

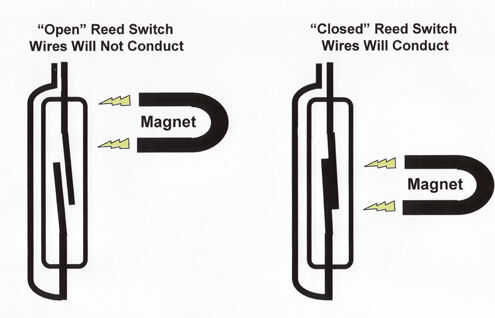

Se detecta cuando se abre la puerta del buzón mediante un interruptor de lámina y un imán de neodimio. Un interruptor reed es un interruptor eléctrico operado por un campo magnético aplicado. Este interruptor es abierto normal cuando no existe conexión y se cierra al hacer una conexión eléctrica cuando se aplica un campo magnético.
En nuestra aplicación, cuando el imán se acerca el interruptor reed por la abertura de la puerta del buzón de correo, creará una conexión entre el pin 4 y tierra. Esto le dirá el Arduino que se ha abierto la puerta.
En uno Arduino Conecte un lado del interruptor reed a la tierra al otro lado al pin 4. Se trata de su transmisor.
Receptor:

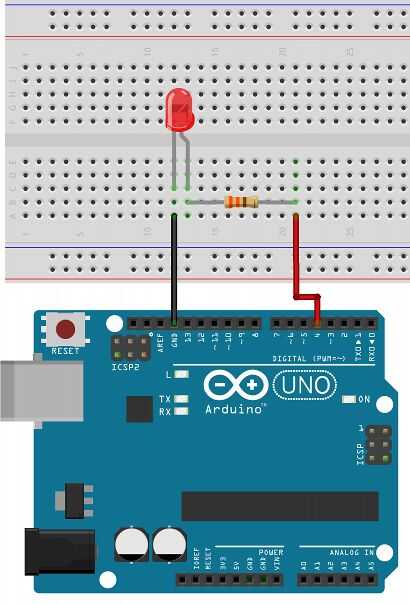

Ahora enganchamos a la luz indicadora del receptor. En el otro Arduino (no uno que solo conectado el interruptor de láminas), conectar el pin 4 a un conductor de la resistencia de 330 ohm a lo positivo en el led (uno más) y luego el perno restante del led a tierra como el diagrama de arriba.
Este será el LED que se ilumina cuando se ha recibido correo.
Ahora a cargar el código.
