Paso 2: Editar el modelo 3D para impresión
Para editar el modelo he usado meshmixer pero también jugó alrededor con meshlab, ambos programas son gratuitos al igual que VisualSFM y 123Catch. Primero carga el archivo stl en meshmixer mediante el botón importar y desplácese a la carpeta donde se descargó el archivo (aquí es la ballena que he creado si quieres darle una oportunidad).
Entonces es momento de retirar las partes innecesarias de tu modelo (en mi caso el piso) por selección (en la barra de menú de la izquierda) de las áreas y luego retirarlos (Presione el botón x para eliminar). Para eliminar las partes más grandes puede utilizar la función de lazo para delimitar y seleccionar. Al final sólo la ballena debe permanecer.

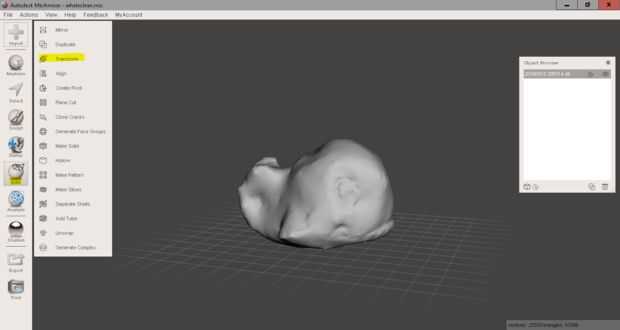

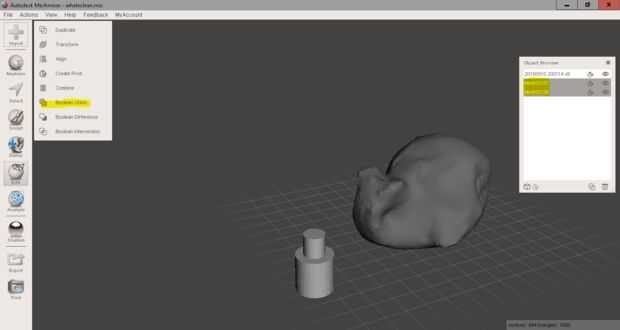

El siguiente paso fue añadir el agujero de la botella de spray en. Utilicé la opción de formas simples en meshmixer haciendo clic en meshmix y había añadido dos cilindros. Luego escalarlos disminuir a las dos partes - lo que uno más pequeño y más grande - seleccionando las dos formas, luego editar y transformar. Si desea cambiar la escala varios uniformemente, haga clic en y en el cubo blanco y a continuación, arrastre o utilice la rueda del ratón. Cuando termines con él puede colocar el primer cilindro al segundo para hacer un solo objeto: mover las piezas encima de la otra haciendo clic en Editar -> transformar y mover el objeto en la dirección que desee. Para hacer un solo objeto de los dos cilindros seleccionan ambos y haga clic en Editar -> Unión booleana.

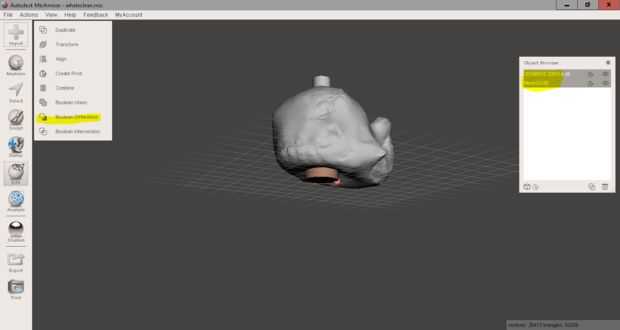

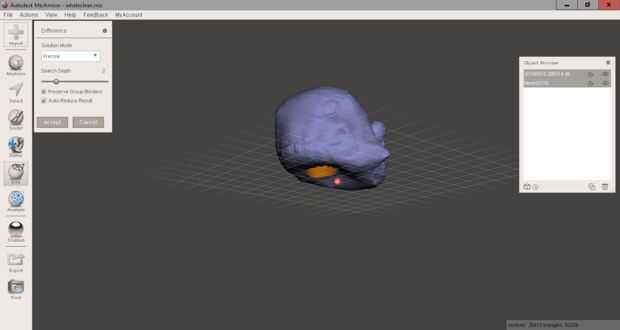

Ahora vamos a utilizar una función de simillar para restar el maniquí nuevo spray nasal (dos cilindros) de la ballena. Primero tenemos que entrar el aerosol nasal de la ballena de modelo en la posición donde queremos el spray nasal que se encuentra. Luego seleccione la ballena y el maniquí de aerosol nasal, haga clic en editar y elija diferencia booleana. Ahora debe haber un agujero en la ballena donde encajará el spray nasal en.

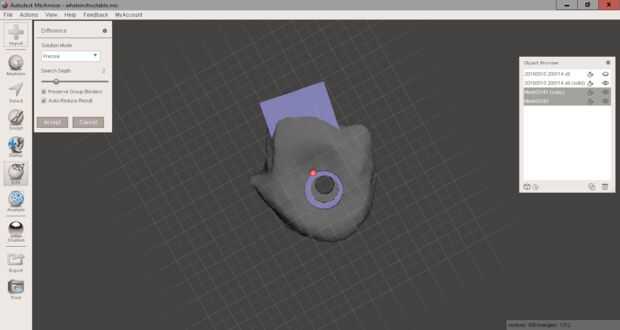

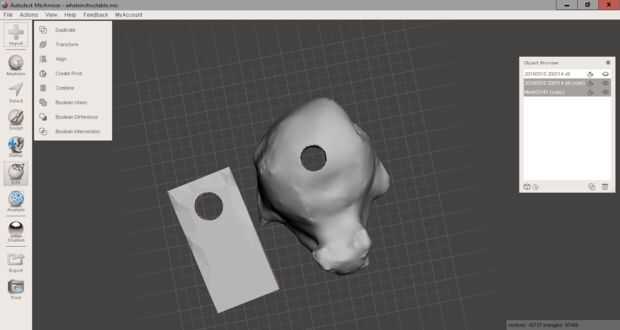

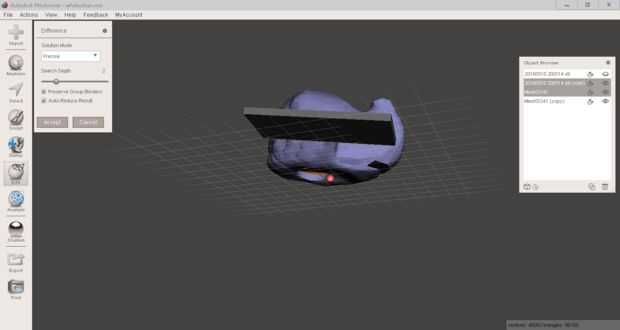

Si usted está bien con eso y no quiero nada para sujetar el aerosol en posición puede seguir adelante e imprimir el modelo. Sin embargo, quería algo para sujetar el aerosol en posición lo que would't tiene que mantener con mis dedos todo el tiempo. He diseñado una tapa que impide que el chorro caiga pero que contiene un agujero grande bastante así que usted puede presionar el aerosol con el dedo. Para hacer la tapa puede utilizar las mismas funciones que la descrita anteriormente, agregar un cubo y con transformación a la forma como desea. Luego haz un duplicado de la tapa y restar de la ballena (con diferencia booleana). Tomar la primera tapa y restar un cilindro de él para obtener un agujero para el dedo.
Listo ahora estás hecho y listo para imprimir.
