Paso 2: Paso 2: impresión 3D y láser cortan archivos
Aquí están los archivos de STL para imprimir 3d de la figura y el láser cortar PDF y DXF para el mecanismo.
Aquí está el enlace a la caja negra = http://www.polycase.com/dc-47p

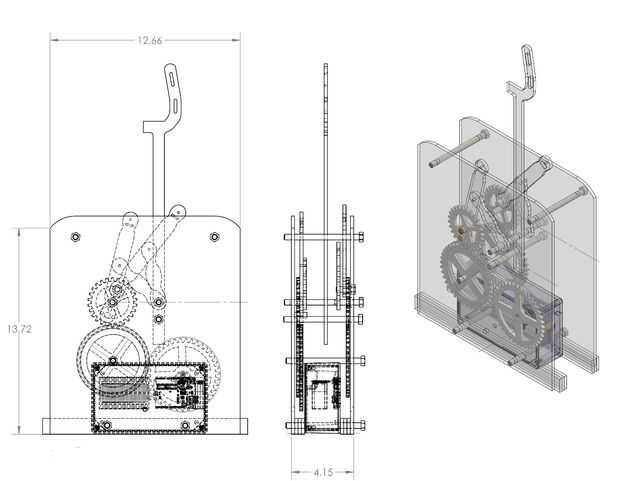

Los archivos de Solidworks para la caja y los tornillos se unen, junto con un PDF para donde cortar la tapa y la caja para los tornillos de paso, y para el motor paso a paso unir a la parte delantera.
Las modificaciones en el lado que hice a mano con una pistola de pegamento; tienes que cortar la caja dependiendo de donde es tu arduino, y donde quiera la perilla del potenciómetro que.

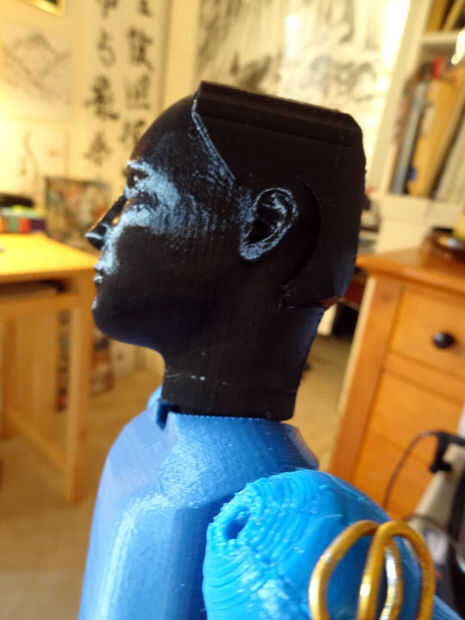

La figura fue hecha con diferentes factores de escala en el programa de MakerBot, así que asegúrese de que la escala va de cómo te guste, antes de imprimir. En Solidworks, la cifra fue de un tamaño en pulgadas, pero el MakerBot tenía un tamaño diferente como en métrica. Por ejemplo, los antebrazos son 6,5 cm en esta figura, terneros en 11 cm y la cabeza impresión en 7 cm.
Asamblea de esta figura involucra la ejecución de alambre a través de pasajes internos para conectar primero la cabeza, pelvis y el cuerpo, entonces con - conexión de los brazos y las piernas y pies a través de la pelvis.
