Display 16 x 128 que muestra fecha, hora, temperatura, humedad (1 / 3 paso)

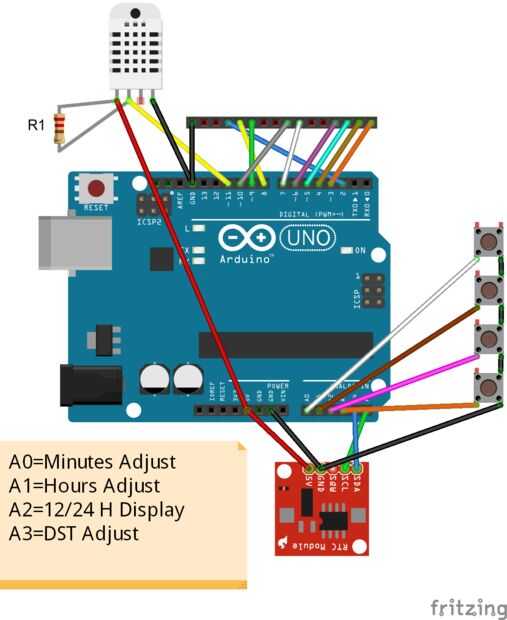

Paso 1: Haga las conexiones

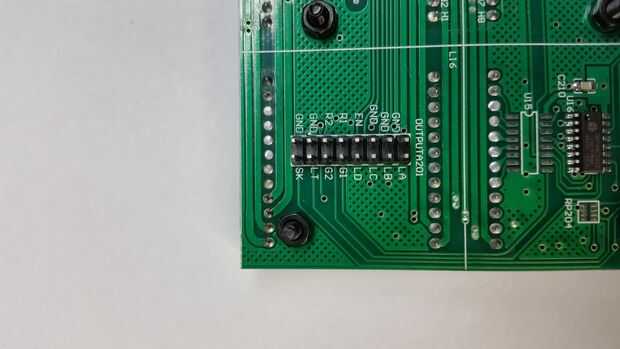

Conn 2 x 8 16 x 64 pantalla Arduino UNO

Pin 1 === GND (tierra)

Pin 2 === ninguna conexión (GND)

PIN 3 === ninguna conexión (GND)

Pin 4 === DI 2 (EN)

Pin 5 === DI 8 (R1)

PIN 6 === DI 9 (R2)

Pin 7 ==== Ninguna conexión (GND)

Pin 8 ==== Ninguna conexión (GND)

PIN 9 === DI 10 (SK)

PIN 10 === DI 7 (LT)

PIN 11 === ninguna conexión (G2)

Pin 12 === ninguna conexión (G1)

PIN 13 === DI 6 (LD)

PIN 14 === DI 5 (LC)

PIN 15 === DI 4 (LB)

Pin 16 === DI 3 (LA)

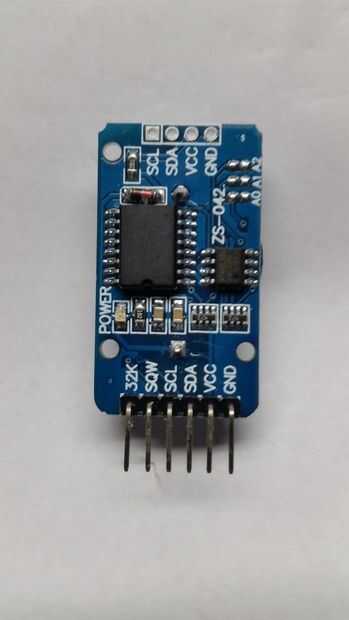

RTC3231SN Arduino UNO

GND ============================ GND

VCC ============================ 5V

SDA ============================ A4 (SDA)

SCL ============================ A5 (SCL)

SQW === ninguna conexión

32K === No Connection1

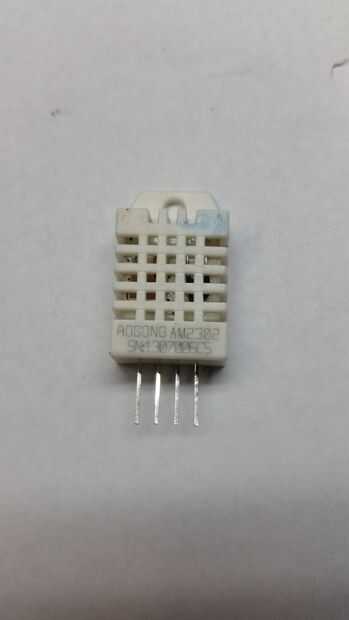

DHT22 Arduino UNO

PIN 1 ============================== 5V

Pin 2 ============================== DI 11

PIN 3 === ninguna conexión

Pin 4 ============================== GND

También entre el Pin 1 y Pin 2 es una 10k resistencia!
